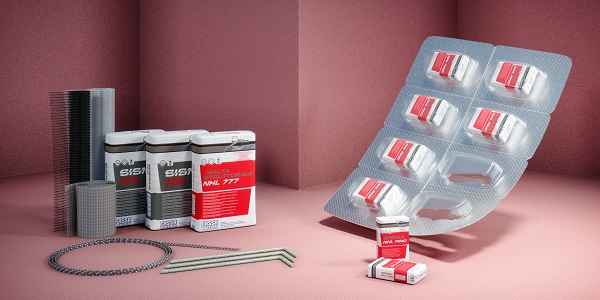

SISTEMA CONSOLIDAMENTO E RINFORZO STRUTTURALE: MALTE E ACCESSORI PER IL CONSOLIDAMENTO

Contro il degrado statico degli edifici, Fassa Bortolo propone formule all’avanguardia per consolidare e restaurare le murature ammalorate e sottoposte a sollecitazioni sismiche. Soluzioni che consentono di intervenire strutturalmente su qualsiasi tipo di muratura sia esternamente che internamente utilizzando malte e diverse tipologie di reti per agire in maniera semplice ed efficace andando a sopperire alla mancanza di capacità portante della struttura.

FASSA EPOXY 200 – Resina epossidica bicomponente per l’impregnazione di connettori in fibra di vetro e in fibra di carbonio

MALTA STRUTTURALE NHL 777 – Bio-malta fibrorinforzata ad alte prestazioni meccaniche a base di calce idraulica naturale per interni ed esterni

Impiego:  MALTA STRUTTURALE NHL 777 è usata come malta da intonaco e muratura per la regolarizzazione e la riparazione, anche a seguito di eventi sismici, di murature anche deboli, volte in laterizio, mattoni, pietra, tufo, in presenza di reti di armatura sia metalliche sia in fibra di vetro o compositi compatibili.

Fornitura:

• Sfuso in silo (disponibile in Italia e Svizzera)
• Sacchi speciali con protezione dall’umidità da ca. 25 kg

Scarica la scheda tecnica del prodotto MALTA STRUTTURALE NHL 777

Scarica il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM4-CM5

MALTA STRUTTURALE NHL 712  – Bio-malta fibrorinforzata ad alte prestazioni meccaniche a base di calce idraulica naturale NHL 3,5 per interni ed esterni

Impiego: MALTA STRUTTURALE NHL 712 è usata come malta da intonaco e muratura per la regolarizzazione e la riparazione, anche a seguito di eventi sismici, di murature, volte in laterizio, mattoni, pietra, tufo, in presenza di reti di armatura sia metalliche sia in fibra di vetro.

Fornitura:

• Sfuso in silo (disponibile in Italia, Francia e Svizzera)
• Sacchi speciali con protezione dall’umidità da ca. 30 kg. (Prodotto soggetto ad una graduale sostituzione del confezionamento da 30 kg a 25 kg)

Scarica la scheda tecnica del prodotto MALTA STRUTTURALE NHL 712

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM1-CM2-CM3

Scarica il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM4-CM5

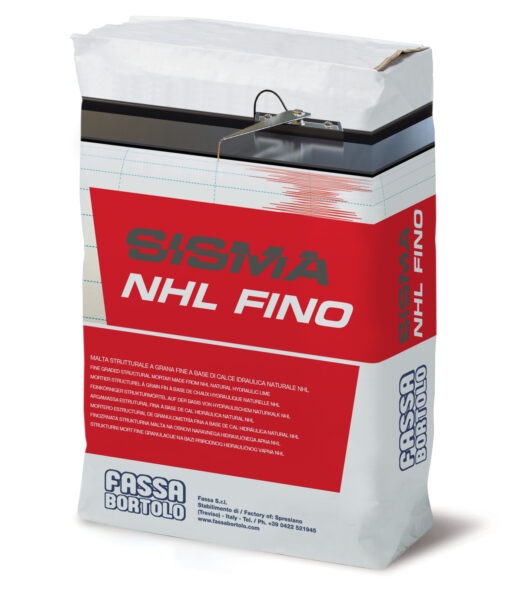

SISMA NHL FINO – Malta strutturale a grana fine a base di calce idraulica naturale specifica come matrice inorganica per sistemi FRCM

Impiego: SISMA NHL FINO viene usato come malta strutturale per la realizzazione di sistemi FRCM nel rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.) di mattoni, pietra e tufo. La malta viene applicata in abbinamento al tessuto in fibra di acciaio galvanizzato FASSATEX STEEL 650, per sistemi di rinforzo a fasce, e alle reti in fibra di basalto-acciaio inox della linea FASSANET BASALT&STEEL, per sistemi di rinforzo diffuso.
SISMA NHL FINO viene inoltre utilizzato come malta per opere murarie e per l’installazione nei giunti di malta della barra elicoidale FASSA ELIWALL da 6 mm.Fornitura:

• Sacchi speciali con protezione dall’umidità da ca. 25 kg

Scarica qui la scheda tecnica di SISMA NHL FINO

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM1-CM2-CM3

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

SISMA – Malta monocomponente fibrorinforzata ad azione pozzolanica ad elevata duttilità

Impiego: SISMA è usato come malta per la regolarizzazione e la riparazione di murature e volte in laterizio, mattoni, pietra, tufo. Dove la struttura è sottoposta a sollecitazioni di natura sismica abbinare alla malta speciali reti alcali-resistenti per il rinforzo armato della struttura.

Fornitura:

• Sacchi speciali con protezione dall’umidità da ca. 25 kg

Scarica la scheda tecnica del prodotto SISMA

SISMA R2 – Malta cementizia monocomponente polimero-modificata e fibrorinforzata ad elevata adesione specifica come matrice inorganica per sistemi FRCM

Impiego: SISMA R2 viene usato come malta per la realizzazione di sistemi FRCM nel rinforzo di elementi in muratura (maschi murari, volte, ecc.) di mattoni, pietra e tufo e nel consolidamento di tamponature e partizioni di laterizio.
La malta viene applicata in abbinamento alla rete in fibra di vetro alcali-resistenti FASSANET ZR 185. SISMA R2 viene inoltre utilizzato per la riparazione e la regolarizzazione di superfici in calcestruzzo ruvide e di paramenti murari.Fornitura:

• Sacchi speciali con protezione dall’umidità da ca. 25 kg

Scarica qui la scheda tecnica di SISMA R2

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

BA 596 – Malta bicomponente, fibrorinforzata, solfato resistente, a ritiro controllato, per la riparazione ed il rinforzo di murature e tamponamenti sottoposti a sisma

Impiego: BA 596 è usato come malta per la regolarizzazione e la riparazione di murature e volte in laterizio, mattoni, pietra, tufo. Dove la struttura è sottoposta a sollecitazioni di natura sismica abbinare alla malta speciali reti alcali resistenti per il rinforzo armato della struttura. Il prodotto è inoltre impiegato per la regolarizzazione di superfici di calcestruzzo.

Fornitura:

• Comp. A: sacchi speciali con protezione dall’umidità da ca. 25 kg
• Comp. B: latta da 6,5 kg

Scarica la scheda tecnica del prodotto BA 596

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

SISMA R4 – Malta cementizia monocomponente polimero-modificata e fibrorinforzata ad elevata adesione per il rinforzo, la riparazione e la protezione di strutture in calcestruzzo

Impiego: SISMA R4 viene usato come malta per la realizzazione di sistemi FRCM nel rinforzo di elementi in calcestruzzo in abbinamento ai tessuti in fibra di acciaio della linea FASSATEX STEEL.Il prodotto viene inoltre impiegato per la riparazione, la rasatura e la protezione del calcestruzzo sia per interventi localizzati che su superfici estese negli spessori riportati in tabella. SISMA R4 è formulato per consentire sia l’applicazione manuale che mediante macchina intonacatrice.

SISMA R4 può essere utilizzato per:

• rinforzo FRCM di elementi in calcestruzzo, travi, pilastri, pareti, ecc.
• riparazione di elementi strutturali quali travi e pilastri;
• riparazione di cornicioni, frontalini di balconi, intradosso di solette;
• riparazione di manufatti in calcestruzzo facciavista;
• riparazione di infrastrutture quali ponti, viadotti, gallerie.

Fornitura:

• Sacchi speciali con protezione dall’umidità da ca. 25 kg

Scarica qui la scheda tecnica di SISMA R4

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

FASSANET ARG 40 – Rete d’armatura bidirezionale bilanciata in fibra di vetro alcali-resistente da 315 g/m²

Impiego: FASSANET ARG 40 viene impiegata per la riparazione ed il rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.).

La rete di armatura ha la funzione di contrastare e distribuire le tensioni, distribuendo le sollecitazioni indotte da fenomeni sismici e conferendo alla muratura un’elevata duttilità.

FASSANET ARG 40 è utilizzata come elemento del sistema intonaco armato in abbinamento alle specifiche malte a base di calce idraulica naturale, MALTA STRUTTURALE NHL 777 o MALTA STRUTTURALE NHL 712.

Fornitura:

• Rotoli di lunghezza 50 m e di larghezza 100 cm

Scarica la scheda tecnica del prodotto FASSANET ARG 40

Scarica il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM4-CM5

FASSANET ZR 185 – Rete d’armatura bidirezionale bilanciata in fibra di vetro alcali-resistente per la realizzazione di sistemi FRCM

Impiego: FASSANET ZR 185 viene impiegata per la riparazione ed il rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.). La rete di armatura ha la funzione di distribuire le sollecitazioni indotte da fenomeni sismici, conferendo alla muratura un’elevata duttilità. È possibile l’utilizzo della stessa rete nelle strutture in cemento armato per migliorare il collegamento tra elementi secondari (esempio tamponamenti in laterizio ecc.) ed elementi portanti (travi e pilastri). FASSANET ZR 185 è utilizzata come elemento del sistema FRCM in abbinamento alla specifica malta cementizia monocomponente SISMA R2

Fornitura:

• La rete d’armatura FASSANET ZR 185 in fibra di vetro alcali resistente viene fornita in rotoli di lunghezza 50 m e di larghezza 50 o 100 cm

Scarica la scheda tecnica del prodotto FASSANET ZR 185

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

FASSANET ZR 225 – Rete d’armatura bidirezionale bilanciata in fibra di vetro alcali-resistente per la realizzazione di sistemi FRCM

Impiego: FASSANET ZR 225 viene impiegata per la riparazione ed il rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.). La rete di armatura ha la funzione di distribuire le sollecitazioni indotte da fenomeni sismici, conferendo alla muratura un’elevata duttilità. È possibile l’utilizzo della stessa rete nelle strutture in cemento armato per migliorare il collegamento tra elementi secondari (esempio tamponamenti in laterizio ecc.) ed elementi portanti (travi e pilastri).
FASSANET ZR 225 è utilizzata come elemento del sistema FRCM in abbinamento alla specifica malta cementizia bicomponente BA 596.

Fornitura:

• La rete d’armatura FASSANET ZR 225 viene fornita in rotoli di lunghezza 50 m e di larghezza 1 m.

Scarica la scheda tecnica del prodotto FASSANET ZR 225

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

FASSANET BASALT&STEEL 200 – Rete bidirezionale bilanciata alcali-resistente in fibra di basalto e fili di acciaio inox AISI 304 per la realizzazione di sistemi FRCM

Impiego: FASSANET BASALT&STEEL 200 viene impiegata per la riparazione ed il rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.). La rete di armatura ha la funzione di distribuire le sollecitazioni indotte da fenomeni sismici, conferendo alla muratura un’elevata duttilità.
FASSANET BASALT&STEEL 200 è utilizzata come elemento del sistema FRCM in abbinamento alla specifica malta strutturale a base di calce idraulica naturale SISMA NHL FINO.

Fornitura:

• Rotoli di lunghezza 25 m e di larghezza 1 m.

Scarica la scheda tecnica del prodotto FASSANET BASALT&STEEL 200

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

FASSANET BASALT&STEEL 400 – Rete bidirezionale bilanciata alcali-resistente in fibra di basalto e fili di acciaio inox AISI 304 per la realizzazione di sistemi

Impiego: FASSANET BASALT&STEEL 400 viene impiegata per la riparazione ed il rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.). La rete di armatura ha la funzione di distribuire le sollecitazioni indotte da fenomeni sismici, conferendo alla muratura un’elevata duttilità.
FASSANET BASALT&STEEL 400 è utilizzata come elemento del sistema FRCM in abbinamento alla specifica malta strutturale a base di calce idraulica naturale SISMA NHL FINO.

Fornitura:

• Rotoli di lunghezza 25 m e di larghezza 1 m.

Scarica la scheda tecnica del prodotto FASSANET BASALT&STEEL 400

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

FASSATEX STEEL 650 – Tessuto in fibra di acciaio galvanizzato unidirezionale termofissato su rete in vetro per la realizzazione di sistemi FRCM

Impiego: FASSATEX STEEL 650 viene impiegato per la riparazione ed il rinforzo di elementi in muratura (maschi murari, volte, archi, ecc.) o in calcestruzzo. Il tessuto ha la funzione di contrastare e distribuire le tensioni, distribuendo le sollecitazioni indotte da fenomeni sismici e conferendo un’elevata duttilità.
FASSATEX STEEL 650 è utilizzato come elemento del sistema FRCM in abbinamento alle specifiche malte strutturali a base di calce idraulica naturale SISMA NHL FINO o cementizia SISMA R4, in funzione del supporto.

Fornitura:

• Rotoli di lunghezza 25 m e di larghezza 30 cm

Scarica la scheda tecnica di Fassatex Steel 650

FASSA GLASS CONNECTOR L – Connettore preformato a forma di L costituito da fibre di vetro e resina epossidica, irruvidito con quarzo minerale selezionato al fine di garantire una perfetta adesione alla matrice inorganica

Impiego: FASSA GLASS CONNECTOR L è impiegato per collegare gli strati di malta rinforzati con rete in fibra di vetro FASSANET ARG 40, FASSANET ZR 225 o FASSANET ZR 185 agli elementi da rinforzare (murature e volte in pietra, mattoni e tufo).

Fornitura:

• 50 pezzi per scatola

Scarica la scheda tecnica di FASSA GLASS CONNECTOR L

Scarica il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM4-CM5

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

BCF 594 G FIOCCO – Connettori in fibra di vetro ad uso strutturale

Impiego: Il campo di impiego del connettore BCF 594 G FIOCCO è principalmente quello di connettore strutturale tra supporto e rinforzo strutturale di murature, tamponamenti, paramenti murari misti e strutture sottoposte ad effetti sismici o di degrado strutturale.
Ancoraggio di rinforzi strutturali da realizzare mediante l’impiego di sistemi realizzati con reti FASSANET ARG 40 e sistemi BCF (tipo strutture a volta, murature di mattoni, in pietra o miste).

Fornitura:

• Confezione ml 10 – ø mm 10
• Confezione ml 10 – ø mm 12

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

FASSA STEEL CONNECTOR – Connettore in acciaio galvanizzato costituito da trefoli unidirezionali ad elevata resistenza

Impiego: FASSA STEEL CONNECTOR funge da connessione tra il supporto in muratura e i sistemi FRCM impiegati per il rinforzo di elementi in muratura e per il recupero di strutture danneggiate da sisma o da altro tipo di degrado strutturale. FASSA STEEL CONNECTOR viene impiegato come componente nei sistemi di rinforzo realizzati con tessuti della linea FASSATEX STEEL o reti della linea FASSANET BASALT&STEEL.

Fornitura:

• Rotoli da 10 m

Scarica la scheda tecnica di Fassa Steel Connector

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM6-CM7-CM8-CM9

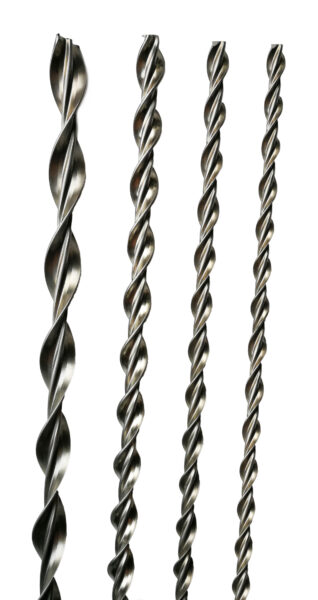

FASSA ELIWALL – Barra elicoidale in acciaio inossidabile AISI 304 o AISI 316 trafilata a freddo per il montaggio a secco e la stilatura armata dei giunti

Impiego: FASSA ELIWALL viene impiegata per la riparazione, il rinforzo strutturale e la limitazione di stati fessurativi di manufatti in muratura. A seconda delle modalità di installazione e del diametro sono possibili diverse applicazioni:

• le barre di diametro 8 e 10 mm, installate a secco, previa realizzazione di un foro pilota, consentono la connessione di pannelli murari scollegati (ad esempio in muratura a doppia fodera) o non ben ammorsati, il collegamento di solai in legno a pareti in muratura e la cucitura di lesioni. Vengono inoltre utilizzate come connettori nei placcaggi diffusi ad alto spessore con rete in fibra di vetro. Le barre possono essere impiegate su murature di mattoni, blocchi di calcestruzzo e pietra naturale.
• le barre di diametro 6 mm, installate nei giunti di malta delle murature, sono impiegate per la cucitura di lesioni o per la stilatura armata. Nel secondo caso, si prevede l’utilizzo del prodotto fornito in bobina.

Fornitura:

• Fasci da 10 pezzi da 1 metro di lunghezza per i diametri 6 mm, 8 mm e 10 mm
• Bobina da 10 metri per il diametro da 6 mm

Accessori per Fassa Eliwall:

• Adattatore spingibarre
• kit per estrusione
• cazzuola per stilatura
• retina in acciaio inox
• clip

Scarica qui la scheda tecnica di FASSA ELIWALL

Scarica qui il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM1-CM2-CM3

Scarica il Depliant Consolidamento e Rinforzo di Strutture in Muratura: CM4-CM5

Scarica qui il Depliant Sistema Ripristino Calcestruzzo, Consolidamento e Rinforzo Strutturale

Scarica il Depliant “Sistema Facciate”
