EC717 – Pannelli radianti a pavimento e soffitto
Azienda Produttrice
EDILCLIMACampo di impiego
software per il dimensionamento di impianti radianti
EC717 è il software che funziona solo in abbinamento al programma EC711 e permette di dimensionare impianti radianti a pavimento e a soffitto.EC717 permette di dimensionare un solo impianto centralizzato per il riscaldamento e il raffrescamento oppure più impianti autonomi all’interno di uno stesso progetto.
Caratteristiche di EC717:

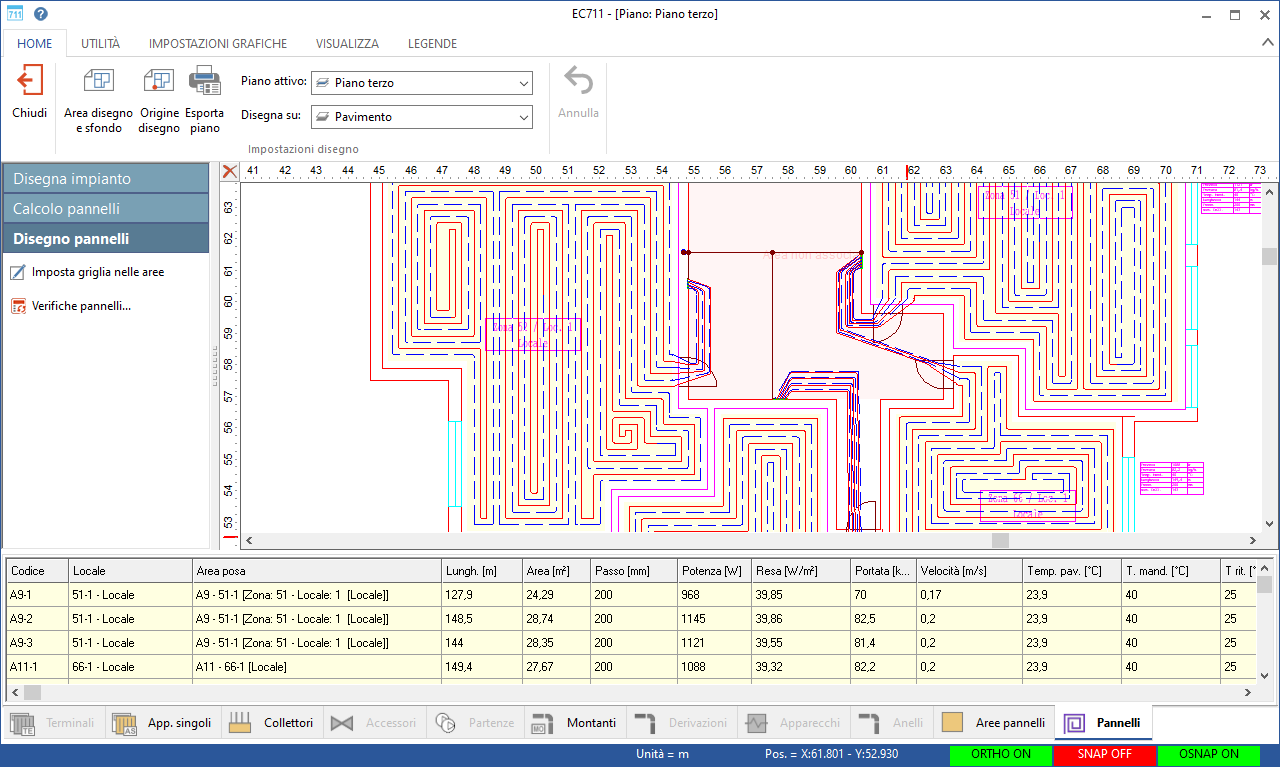

- input dei dati in modalità grafica con input planimetrico;
- generazione automatica dello schema tridimensionale (vista 3D) dell’impianto e visualizzazione tridimensionale dei componenti (generatori, pannelli radianti, ecc.);
- possibilità di visualizzare sullo schema planimetrico e vista 3D il diametro dei tratti;
- in fase di disegno è presente la funzione UNDO relativa alle ultime 4 operazioni;
- il software rileva automaticamente le lunghezze delle tubazioni e le accidentalità;
- possibilità di definire nei default un dispositivo di zona per ogni collettore (valvola di zona, contatore di calore, valvole);
- possibilità di definire alcuni parametri per segnalare un allarme in caso di valori di calcolo fuori dai limiti;
- scelta automatica del materiale e del diametro delle tubazioni (con possibilità di modifica);
- scelta automatica degli isolanti per le tubazioni, secondo gli spessori richiesti dalla Legge 10/91 e s.m.i.;
- scelta automatica degli organi di regolazione (valvole di bilanciamento o micrometriche) e del numero di giri;
- possibilità di gestire tabellarmente i circuiti presenti in centrale, caratterizzando eventuali pompe di ricircolo, bollitori, disconnettori o altri circuiti generici;
- possibilità di gestire sia generatori di calore (singoli o modulari) che pompe di calore: il software consente di specificare il numero di generatori modulari presenti;
- possibilità d’inserimento di unità di trattamento aria nel caso di impianti di raffrescamento;
- possibilità di scegliere automaticamente il generatore di calore (caldaia o pompa di calore o anche unità di trattamento aria nel caso di raffrescamento) da archivio secondo la potenza richiesta. La scelta è preceduta da un eventuale filtro sulla marca, sul tipo di apparecchio (normale/a condensazione; murale/a basamento) e sull’intervallo di potenza richiesto; in tale caso la sua perdita di carico ed il suo contenuto d’acqua sono calcolati e sommati automaticamente;
- il software considera anche i generatori di calore con la pompa incorporata (per esempio le caldaie murali): è quindi in grado di verificare se il generatore scelto, oltre alla potenza adeguata ha anche la pompa adeguata;
- possibilità di scegliere automaticamente la pompa da archivio secondo la portata e prevalenza richiesta; la scelta è preceduta da un eventuale filtro sulla marca, sul tipo di apparecchio e sull’intervallo di prevalenza richiesta;
- caratteristiche specifiche pannelli radianti a pavimento:
- possibilità di dimensionare pannelli radianti sia per riscaldamento che per raffrescamento;
- possibilità di definire automaticamente le zone perimetrali dei locali, caratterizzandole con passi di posa differenti;
- possibilità di utilizzare radiatori a bassa temperatura;
- possibilità di fissare un valore di DT di progetto all’intero impianto (o al singolo collettore);
- possibilità di determinare automaticamente le regolazioni di eventuali valvole micrometriche;
- caratteristiche specifiche pannelli radianti a soffitto:
- possibilità di gestire i singoli moduli commerciali tramite archivio;
- possibilità di determinare la perdita di carico del sistema;
- determinazione del numero di moduli necessari alla copertura;
- possibilità di modificare i componenti scelti automaticamente e ricalcolare completamente l’impianto nelle nuove condizioni.
