EC718 – Radiatori e ventilconvettori

Campo di impiego

software per il dimensionamento di impianti di riscaldamento e condizionamento

Descrizione del prodotto

EC718 è il modulo che funziona esclusivamente in abbinamento al software EC711 e permette di dimensionare impianti di riscaldamento e condizionamento.EC718 - Radiatori e ventilconvettoriNello specifico EC718 permette di dimensionare impianti:

  • a collettori
  • a due tubi
  • ad anelli monotubo con valvola a 4 vie e misti.

Gli apparecchi terminali possono essere radiatori, ventilconvettori, batterie, aerotermi e misti; inoltre, è possibile dimensionare un solo impianto centralizzato oppure più impianti autonomi all’interno di uno stesso progetto.

Caratteristiche di EC718:

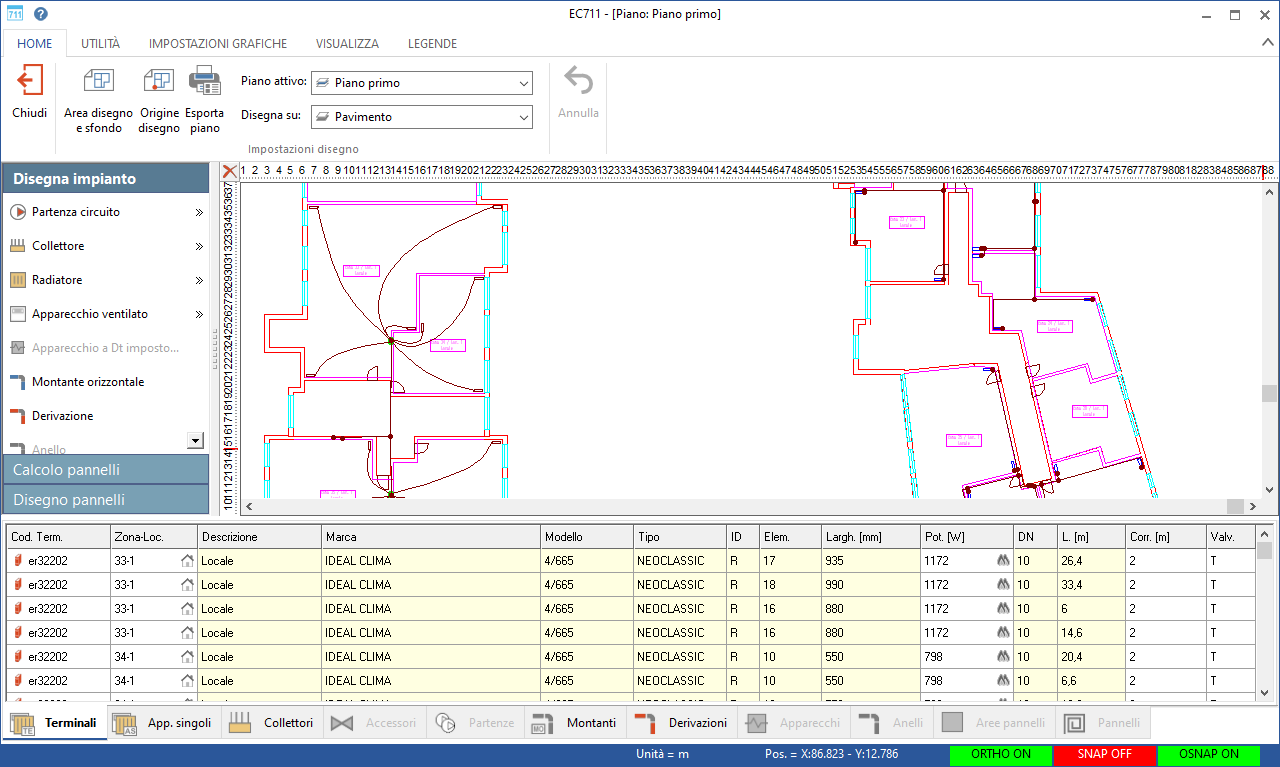

  • input dei dati in modalità grafica con input planimetrico;
  • generazione automatica dello schema tridimensionale (vista 3D) dell’impianto e visualizzazione tridimensionale dei componenti (generatori, radiatori, ventilconvettori, ecc.);
  • possibilità di visualizzare sullo schema planimetrico e vista 3D il diametro dei tratti;
  • in fase di disegno è presente la funzione UNDO relativa alle ultime 4 operazioni;
  • il software rileva automaticamente le lunghezze delle tubazioni e le accidentalità;
  • possibilità di definire nei default un dispositivo di zona per ogni collettore (valvola di zona, contatore di calore, valvole);
  • possibilità di definire nei default due tipologie di valvole per i radiatori: normali, termostatiche o elettriche, con la scelta della tipologia più frequente per una più veloce assegnazione della valvola corretta;
  • possibilità di definire alcuni parametri per segnalare un allarme in caso di valori di calcolo fuori dai limiti;
  • scelta automatica del materiale e del diametro delle tubazioni (con possibilità di modifica);
  • scelta automatica degli isolanti per le tubazioni, secondo gli spessori richiesti dalla Legge 10/91 e s.m.i.;
  • scelta automatica degli organi di regolazione (valvole di bilanciamento o micrometriche) e del numero di giri;
  • possibilità di gestire la presenza di valvole termostatiche preregolate;
  • possibilità di gestire tabellarmente i circuiti presenti in centrale, caratterizzando eventuali pompe di ricircolo, bollitori, disconnettori o altri circuiti generici;
  • possibilità di gestire sia generatori di calore (singoli o modulari) che pompe di calore: il software consente di specificare il numero di generatori modulari presenti;
  • possibilità d’inserimento di unità di trattamento aria nel caso di impianti di raffrescamento;
  • possibilità di scegliere automaticamente il generatore di calore (caldaia o pompa di calore o anche unità di trattamento aria nel caso di raffrescamento) da archivio secondo la potenza richiesta. La scelta è preceduta da un eventuale filtro sulla marca, sul tipo di apparecchio (normale/a condensazione; murale/a basamento) e sull’intervallo di potenza richiesto; in tale caso la sua perdita di carico ed il suo contenuto d’acqua sono calcolati e sommati automaticamente;
  • il software considera anche i generatori di calore con la pompa incorporata (per esempio le caldaie murali): è quindi in grado di verificare se il generatore scelto, oltre alla potenza adeguata ha anche la pompa adeguata;
  • possibilità di scegliere automaticamente la pompa da archivio secondo la portata e prevalenza richiesta; la scelta è preceduta da un eventuale filtro sulla marca, sul tipo di apparecchio e sull’intervallo di prevalenza richiesta;
  • per gli apparecchi ventilati esiste la possibilità di considerare la potenza per riscaldamento o raffrescamento relativa a 3 velocità del ventilatore;
  • • per gli apparecchi ventilati per riscaldamento in condizioni diverse dalle nominali, si esegue il calcolo delle prestazioni effettive, tenendo conto della temperatura di mandata e della portata dell’acqua;
  • possibilità di modificare i componenti scelti automaticamente e ricalcolare completamente l’impianto nelle nuove condizioni.
