EC741 RETI GAS

Il programma dimensiona automaticamente le reti di distribuzione del gas, sia a maglia aperta che chiusa (anche a più maglie).

Con EC741 è possibile dimensionare le reti gas sia a bassa pressione (UNI 7129), che a media ed alta pressione (da 10 mbar a 99 bar). È inoltre possibile calcolare anche reti a pressione d’esercizio differenti tramite l’utilizzo di riduttori di pressione.

Il programma può essere utilizzato per progettare nuove reti o per verificare reti esistenti, relative a:

• gas combustibili (metano, GPL, propano, butano, ecc.);
• gas ad uso antincendio (argon, azoto, CO₂, gas sostitutivi dell’halon, ecc.);
• gas medicali (ossigeno, protossido di azoto, gas anestetici, ecc.);
• gas industriali (aria compressa, idrogeno, argon, ossigeno, acetilene, etano, ecc.).

È inoltre possibile utilizzare altre tipologie di gas purché se ne conoscano i dati richiesti per i calcoli.

Il programma non calcola reti con flusso bifase (miscela di liquido e gas).

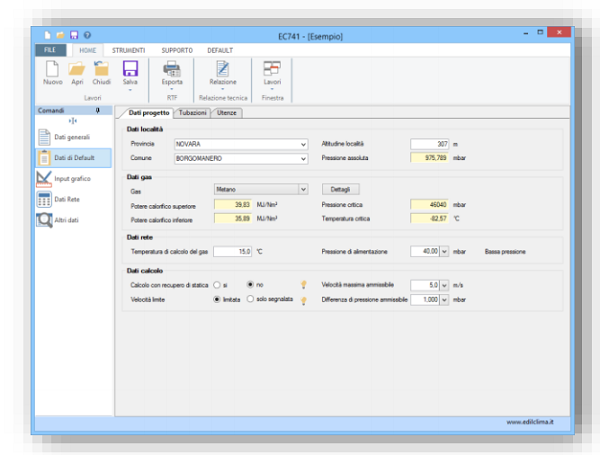

L’input dei dati può essere effettuato in modo tabellare oppure con un input grafico che consente di disegnare a video e in scala lo schema della rete gas (sia in pianta che in assonometria, passando agevolmente da una vista all’altra).

L’input grafico è uno strumento semplice e veloce, che non richiede una conoscenza di programmi CAD: le modalità di tracciamento sono intuitive, è possibile acquisire una o più planimetrie da utilizzare per agevolare il tracciamento della rete e non è necessario un corso di istruzioni per l’uso

È possibile verificare in una tabella a video i dati ricavati dall’input grafico. Se necessario, è possibile modificare i dati assegnati automaticamente.

Il calcolo viene eseguito automaticamente in funzione della perdita di carico e della velocità limite imposte dall’utente; il programma calcola la portata e determina il diametro di tutti i tratti in modo tale da non superare la perdita di carico totale massima ammessa.

I principali risultati dei calcoli sono: i diametri e i materiali della rete di tubazioni, la velocità e la perdita di carico di ogni tratto della rete (calcolo analitico), la pressione disponibile ad ogni utenza (calcolo analitico), perdita di carico tra l’origine e tutte le utenze.

Caratteristiche

• Possibilità di utilizzare diversi tipi di tubazioni contemporaneamente (acciaio, rame, polietilene).
• Possibilità di disegnare la rete sia in pianta che in assonometria.
• Possibilità di disegnare più reti distinte all’interno dello stesso progetto.
• Possibilità di considerare la posa delle tubazioni flessibili.
• Possibilità di acquisire sfondi e di inserire blocchi in fase di disegno della rete.
• Possibilità di modificare i diametri scelti automaticamente dal programma, per adattarli ad impianti esistenti o per altre esigenze particolari, e ricalcolare la perdita di carico effettiva.
• Calcolo di reti a maglia aperta e ad anello chiuso (anche a più “maglie”).
• Calcolo del guadagno o della perdita di pressione per differenza di quota (utile per il calcolo delle reti di gas metano e GPL);
• Il programma esegue il computo dei materiali utilizzati nel progetto: tubazioni, valvole e raccordi;
• Possibilità di inserire graficamente simboli e legende.

Stampe

Il programma permette di esportare i risultati di calcolo sia in formato RTF, in tal modo l’utente può effettuare integrazioni e/o personalizzazioni dei documenti prima di procedere alla stampa definitiva.

Le stampe previste dal programma sono:

• dati generali di input;
• dati geometrici rete;
• calcolo delle portate e delle pressioni;
• dimensionamento tubazioni;
• dati utenze;
• computo dei materiali: tubazioni, valvole e raccordi.

Oltre alla stampa di una relazione di calcolo, il programma permette di esportare i disegni delle reti in formato DXF.

PRINCIPALI MODIFICHE DALLA VERSIONE 3

• Gestione di più reti distinte all’’nterno dello stesso file di progetto.
• Possibilità di considerare automaticamente le tubazioni flessibili.

PRINCIPALI MODIFICHE DALLE VERSIONI 1 e 2

• Calcolo delle reti magliate.
• Completo rifacimento dell’input grafico.
• Possibilità di importare planimetrie di sfondo per il disegno.
• Possibilità di esportare i disegni in formato DXF.
• Possibilità di inserire i riduttori di pressione.
