EC732 CANNE COLLETTIVE

Il modulo EC732 Canne collettive funziona solo in abbinamento al modulo base EC733 Camini singoli.

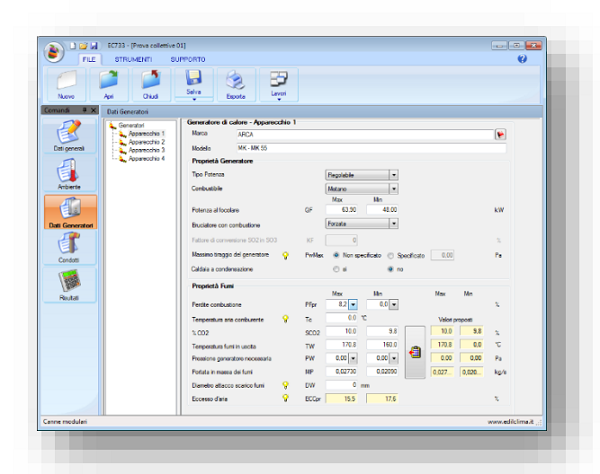

Il software EC732 permette di progettare e verificare la corretta realizzazione di un camino asservito a più generatori di calore (sia a condensazione che tradizionale) disposti su più piani, sia in conformità alla norma UNI EN 13384-2 che alle norme UNI 10640 e UNI 10641.

Caratteristiche
Il programma esegue il calcolo di dimensionamento dei camini singoli secondo le metodologie della norma UNI EN 13384-2 e permette di gestire:
• apparecchi con potenze comprese tra 1 e 1.000.000 di kW
• apparecchi con combustibili liquidi, solidi e gassosi
• apparecchi con funzionamento atmosferico, pressurizzato o forzato
• presenza di comignolo con caratteristiche termiche differenti dal resto del camino
• condotti fumi (e canali da fumo) semplici oppure concentrici
• condotti fumi (e canali da fumo) di forma circolare, quadrata, rettangolare o ellittica
• canne collettive e canne collettive ramificate (tipo Shunt)
• calcolo delle resistenza dell’aria comburente
• calcolo della resistenza termica dei condotti
• dimensionamento di condotti in depressione e in pressione
• visualizzazione di dettaglio dei principali risultati dei calcoli
• possibilità di effettuare il calcolo valutando contemporaneamente più dimensioni di condotti

Stampe
I vari moduli del programma esportano i risultati del dimensionamento in formato .RTF, in tal modo l’utente può effettuare integrazioni e/o personalizzazioni dei documenti prima di procedere alla stampa definitiva.

Archivi
Il programma è corredato dai seguenti archivi:

• archivio Ditte
• archivio Generatori (suddiviso in Edilclima e Utente e comune a tutti i software Edilclima)
• archivio canali da fumo e archivio camini, in cui l’utente può salvare le conformazioni e i dati specifici di ogni condotto
• archivio comuni italiani, da cui l’utente può acquisire automaticamente l’altitudine e la temperatura esterna di progetto

PRINCIPALI MODIFICHE DALLA VERSIONE 3 DI EC733
• Aggiunta la possibilità di eseguire il dimensionamento in funzione della norma UNI EN 13384-2.
• Aggiunta la possibilità di prevedere un comignolo con caratteristiche termiche differenti dal camino.
