EC704 – Requisiti acustici passivi degli edifici

Campo di impiego

Calcolo dell'isolamento acustico degli edifici

Descrizione del prodotto

EC704 permette di calcolare l’isolamento acustico degli edifici secondo i procedimenti indicati nelle norme UNI EN ISO 12354:2017 e nella norma UNI 11175-1:2021EC704Il calcolo avviene a partire dalla geometria degli ambienti e dalle caratteristiche dei componenti costruttivi e secondo la tipologia di giunti tra le diverse strutture, per la verifica dei limiti previsti dal DPCM 5/12/1997.

Questo strumento offre la possibilità di calcolare il tempo di riverberazione attuando una classificazione acustica in conformità alla norma UNI 11367.

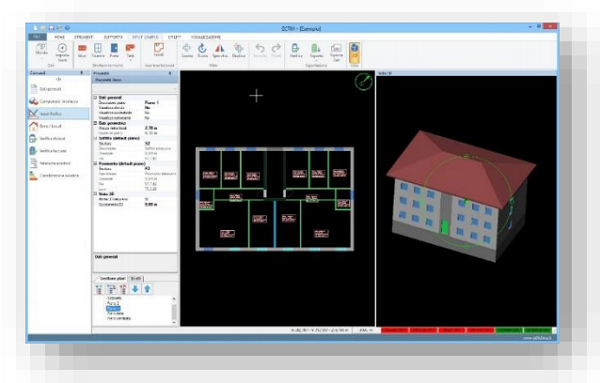

EC704 è dotato di un input grafico che consente l’elaborazione grafica della geometria dell’edificio e dei locali con estrapolazione automatica di tutte le coppie di ambienti per la verifica di R’w e L’n,w e dei muri da sottoporre a verifica di facciata D2m,nT,w.

È, inoltre, possibile importare dei file IFC prodotti con un qualsiasi software di modellazione, garantendo la completa interoperabilità tra gli strumenti adottati dal professionista ed EC704, per agevolare notevolmente l’attività del progettista.

Caratteristiche:

  • Il calcolo degli indici di isolamento acustico può essere effettuato secondo due modalità: calcolo in frequenza secondo i valori centrali in bande di terzi di ottava e calcolo semplificato a indice unico.
  • Il programma è in grado di determinare il potere fonoisolante composto di ciascuna struttura, consentendo l’inserimento di serramenti, aperture di ventilazione o parti di struttura con diversa stratigrafia.
  • Calcolo dell’indice di valutazione del potere fonoisolante apparente delle partizioni verticali e orizzontali fra ambienti (R’W [dB]) e dell’indice del livello di rumore di calpestio (L’n,w [dB])
  • Calcolo indice di valutazione dell’isolamento acustico standardizzato di facciata normalizzato rispetto al tempo di riverberazione (D2m,nT,W [dB]), comprensivo del calcolo per facciate ad angolo che tiene conto degli effetti di diffrazione previsto dalla norma UNI 11175:2021.
  • Calcolo del tempo di riverberazione dei locali, T60 [s], dell’indice di chiarezza C50 e dello Speech Transmission Index STI, ai sensi della norma UNI 11532 a partire dalle caratteristiche fonoassorbenti delle superfici che delimitano l’ambiente e dalla sua geometria.

Scarica qui la scheda di EC704
