Ancoraggi iniettati con calza

Sistema di ancoraggi con iniezione di malta

Il sistema di ancoraggio ha inizio con la preparazione del foro, realizzato nella muratura per mezzo di carotatici con sonda diamantata, con funzionamento a sola rotazione, in modo da evitare effetti di vibrazione e di percussione sulle strutture murarie. Le perforazioni possono essere effettuate, a seconda del tipo di muratura e del contesto in cui si deve operare, con raffreddamento ad acqua, ad aria o con tecnologie che evitano la dispersione dei liquidi di raffreddamento.
La scelta della modalità di perforazione è determinante, soprattutto se si opera in contesti di particolare pregio.
Il diametro del perforo viene definito in base alle dimensioni dell’ancoraggio: in particolare deve essere circa tre volte il diametro della barra in acciaio che costituisce l’ancoraggio; anche la valutazione della lunghezza dell’ancoraggio è determinante per la scelta del diametro di perforazione. Il corretto dimensionamento del perforo garantisce non solo la fattibilità delle operazioni di inserimento dell’ancoraggio, completo di calza, manicotti di giunzione e dispositivi di iniezione, ma è anche fondamentale per il funzionamento stesso dell’ancoraggio dal momento che una variazione del diametro di perforazione influisce sulla superficie di contatto con il substrato.

Assemblaggio e posa
Successivamente alla perforazione è necessario l’inserimento, all’interno dei perfori, di specifici Tubi di Protezione Bossong BOS-TP, di adeguato diametro, in modo da facilitare le operazioni di posa degli ancoraggi ed evitare di dover riprendere la perforazione a causa dell’ostruzione dei perfori.
Gli ancoraggi, dotati di specifica calza in tessuto e dei dispositivi di iniezione, vengono eventualmente assemblati in cantiere e successivamente posizionati all’interno delle apposite sedi.

Iniezione della malta
La speciale malta è una miscela studiata appositamente per essere iniettata all’interno della calza in tessuto: il legante, unito ad aggregati di differente granulometria, costituisce il prodotto preconfezionato che, opportunamente miscelato con acqua, produce una malta iniettabile, a ritiro controllato.
Successivamente alla miscelazione, la malta viene inserita in una specifica pompa e portata ad una pressione di circa 3-5 bar: la pressione di iniezione sarà definita in base alla lunghezza dell’ancoraggio e alle condizioni della muratura in cui si va ad operare. L’iniezione viene effettuata gradualmente fino a completa saturazione dell’ancoraggio.

Ancoraggi iniettati con calza
Assemblaggio e posa

Ancoraggi iniettati con calza
Preparazione della malta

Ancoraggi iniettati con calza

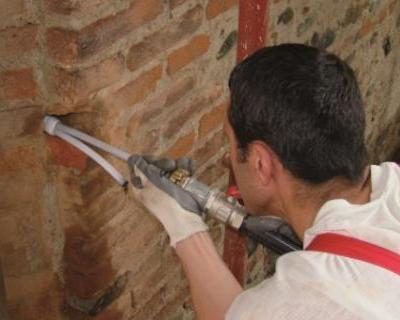

Iniezione controllata della malta

Ancoraggi iniettati con calza

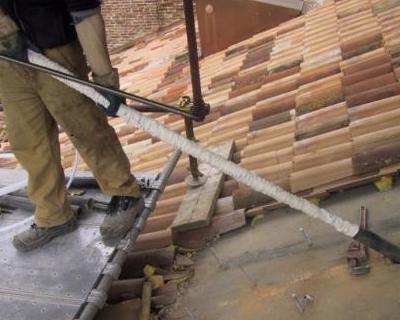

Si continua l’iniezione

Ancoraggi iniettati con calza

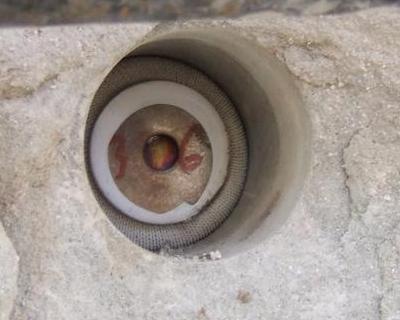

Termine dell’ancoraggio iniettato con calza
