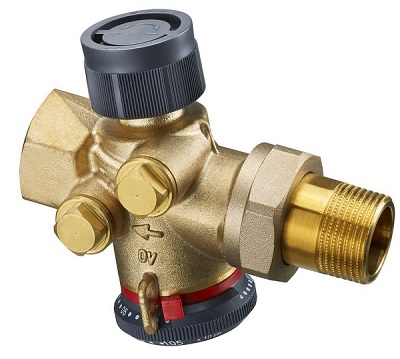

VALVOLA DI REGOLAZIONE “COCON QTZ”

La valvola combinata di regolazione e controllo indipendente della pressione differenziale “Cocon QTZ” con controllo automatico della portata è una valvola compatta che combina un regolatore di portata e un valvola di regolazione. Il valore nominale del regolatore di portata può essere facilmente impostato tramite una manopola di facile accessibilità.
La valvola di regolazione può essere equipaggiata con un servomotore, un regolatore di temperatura o una testa manuale (attacco filettato M 30 x 1,5).

La valvola può essere utilizzata per il bilanciamento idraulico dinamico ed il controllo della temperatura in apparecchiature o sezioni di impianto in soffitti raffrescati, Fan-Coil, termoconvettori, riscaldamento centralizzato e sistemi radianti di riscaldamento.
La valvola è costruita in ottone resistente alla dezincificazione e guarnizioni in EPDM o PTFE. Lo stelo della valvola è in acciaio inossidabile.
Modelli:
– DN 10 fino a DN 32
– Con o senza prese per il controllo della pressione
– Ingresso: raccordo, uscita: FF o ingresso e uscita: FM
1 La portata richiesta viene impostata con la manopola (posizione 3). L’impostazione nominale è protetta da manomissioni non autorizzate tramite il blocco automatico della manopola. Questa impostazione può essere ulteriormente protetta inserendo l’anello di bloccaggio. Durante i periodi a carico parziale la regolazione può essere ottenuta tramite un servomotore o un regolatore di temperatura che può essere avvitato sulla valvola.
Nel disegno della sezione della “Cocon QTZ” sono rappresentati tre campi di pressione.
“p1” è la pressione d’ingresso e “p3” la pressione d’uscita della valvola. “p2” è la pressione che aziona l’unità diaframma integrata (pos. 1 a), che mantiene la
pressione differenziale “ p2”- “p3” ad un livello costante.

2 Il diaframma integrato (pos. 1 a) mantiene la pressione differenziale “p2”-“p3” ad un livello costante tramite un’unità di regolazione (pos. 2), che viene azionata attraverso un servomotore, e tramite l’unità del valore nominale (pos. 1 b), che può essere impostata ad un valore massimo di portata. Anche nel caso in cui si verifichino grandi variazioni della pressione differenziale “p1”-“p3”, ad esempio nel caso in cui sezioni del sistema vengano attivate o disattivate, la pressione differenziale “p2-“p3” viene mantenuta costante.
In questa maniera l’autorità della valvola è garantita al 100% (a=1). Anche nei periodi a carico parziale con controllo costante (per esempio in combinazione ai servomotori 0-10V), l’autorità della valvola entro la sua corsa efficace è pari al 100% (a=1).

3 La portata massima (V) all’interno del campo di regolazione (0.15-4 bar) è regolabile tramite la manopola. Durante i periodi a carico parziale, la portata è regolata al valore richiesto dalla posizione dello stantuffo della valvola di regolazione.

Vantaggi:
– Elevata autorità della valvola e costante (a=1)
– Valvola a pressione differenziale indipendente
– Dimensioni ridotte
– La valvola combina diverse funzioni
– Bilanciamento idraulico e dinamico tramite impostazione del valore di portata richiesto
– le valvole installate non richiedono una nuova impostazione anche nel caso in cui l’installazione venga ampliata o modificata
1 Anche a servomotore montato, il valore nominale richiesto può essere impostato e controllato tramite la manopola di facile accesso.
2 Il valore nominale impostato può essere letto anche a servomotore montato, condizione fondamentale per il controllo e la documentazione dei valori di portata.
L’impostazione nominale viene assicurata da manomissioni non autorizzate tramite il blocco automatico della manopola. Questa impostazione può essere ulteriormente protetta inserendo l’anello di bloccaggio.

3 I valori nominali sono impressi sulle due superfici oblique (45°) della manopola, garantendo così una visibilità eccellente dei valori in ogni posizione d’installazione.
4 I valori nominali possono essere rilevati in l/h senza conversioni. Il campo del valore nominale della valvola è impresso sulla manopola in posizione prominente.

5 L’anello di bloccaggio può essere piombato per evitare manomissioni non autorizzate delle impostazioni.
6 L’impostazione della pompa può essere ottimizzata con l’ausilio di un misuratore di portata (ad esempio “OV-DMC2”) connesso alle prese di pressione della valvola. A questo scopo, la prevalenza della pompa viene ridotta finché le valvole di regolazione “Cocon QTZ ” lavorano all’interno del campo di regolazione.

7 La valvola di regolazione “Cocon QTZ” presenta un diagramma lineare che risulta vantaggioso quando si utilizzano servomotori (elettrotermici o elettrici) che hanno anch’essi una corsa di tipo lineare.
In generale la valvola può essere combinata con un regolatore di temperatura.
