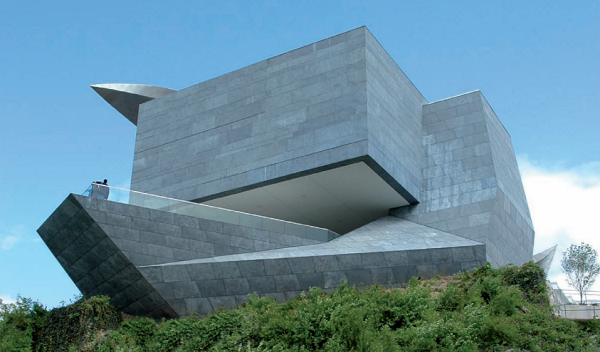

PANNELLI PIANI VMZINC®: SISTEMA PER FACCIATA VENTILATA

Il sistema per facciata ventilata a pannelli piani VMZINC® è composto da pannelli con giunto a filo facciata e fissaggio indiretto a scomparsa su sottostruttura metallica o lignea.

Indice:

• Caratteristiche e applicazioni
• Componenti del Sistema di facciata a pannelli piani VMZINC®

Il sistema a Pannelli piani VMZINC® ha posa orizzontale, verticale o angolata del rivestimento ed è adatto anche a coperture a forte pendenza e superfici curve.

Questo sistema di rivestimento prevede la posa di pannelli piani, assemblati tra loro mediante giunto piatto laterale con fissaggio a scomparsa, su sottostruttura discontinua lignea o su lamiera grecata.

L’ancoraggio alla sottostruttura avviene tramite speciali linguette di fissaggio VMZINC® in acciaio inox.

Il sistema consente l’isolamento termico a cappotto facoltativo e la ventilazione della facciata.

-

Il sistema a pannelli piani VMZINC® può essere utilizzato sia per nuove costruzioni sia per ristrutturazioni.

I pannelli vengono normalmente forniti con pellicola protettiva.

Caratteristiche e applicazioni

Caratteristiche:

• pannelli con giunto a filo facciata
• fissaggio indiretto a scomparsa
• posa orizzontale, verticale o angolata del rivestimento

-

Applicazioni:

• Sistema adatto principalmente per la realizzazione di facciate, ma anche per coperture a forte pendenza e superfici curve

Componenti del Sistema di facciata a pannelli piani VMZINC®

I pannelli piani hanno lunghezza compresa tra un minimo di 500 mm ed un massimo di 4000 mm.

Per l’interasse sono invece previste 2 dimensioni standard:

• 285 mm
• 375 mm

La dimensione della fuga tra due pannelli è pari a 10 mm.
Fare riferimento alla tabella sottostante per le dimensioni e le caratteristiche dei pannelli.

Utilizzo:

• Facciata
• Controsoffitto

Senso di posa

I pannelli possono essere posati in orizzontale, in verticale o con angolazioni diverse. La scelta della direzione di posa implica effetti estetici e soluzioni tecniche di finitura differenti.
La posa standard si effettua dal basso verso l’alto per file successive realizzate da sinistra a destra per pannelli verticali e da destra a sinistra per pannelli orizzontali.
Nel caso di pannelli orizzontali, è possibile realizzare anche la posa a giunti trasversali sfalsati.

Vincoli climatici

Il sistema è adatto a qualsiasi condizione climatica e di vento che ne garantisce la durabilità nel tempo.
Per facciate di altezza oltre i 30 m, contattare gli uffici tecnici VM ZINC®.

Rivestimento e controsoffittatura

Il sistema può essere utilizzato su facciate piane o ad ampia curvatura.
Ci sono dei limiti di larghezza e lunghezza consigliati per l’utilizzo in controsoffittatura. Le facciate possono essere continue o dotate di aperture.

Struttura portante

La struttura portante, nuova o preesistente, può essere in cemento armato, in laterizio, in acciaio o in legno.
