FISSAGGI PESANTI NON PASSANTI
Azienda Produttrice
FISCHER ITALIACampo di impiego
Ancoraggi meccanici pesanti

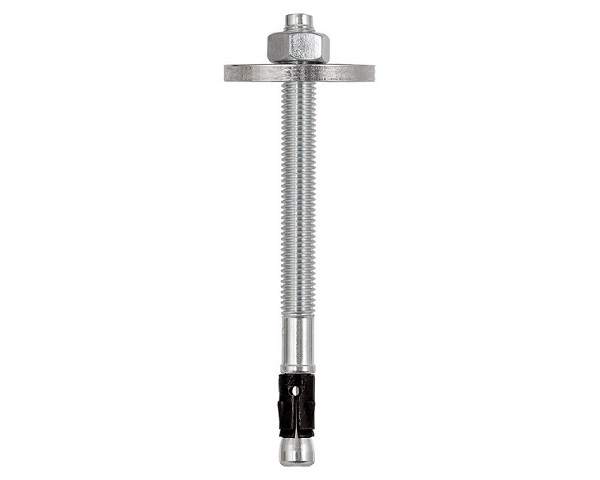

Ancoranti meccanici per applicazioni in calcestruzzo
fischer SLM – Ancorante in acciaio
Adatto per
• calcestruzzo • mattoni pieni • pietre e materiali compatti
Per fissare
• ringhiere • scale • tiranti • binari • carpenteria metallica
pesante • pendinature
Generalità
• Ancorante in acciaio zinco-cromato, costituito da due elementi semicircolari completi di cono espansore e accessorio.
Vantaggi
• Ampia gamma di accessori disponibili.
• Le alette laterali evitano la rotazione dell’ancorante durante l’installazione.
• La filettatura del cono di espansione è protetta dalla polvere da un tappo in materiale plastico.
• Il centraggio dell’accessorio è assicurato da una boccola rossa posta sul collare dell’ancorante.
Tipo di installazione
• Non passante, a filo parete.
fischer TA M – Ancorante in acciaio con marcatura CE Opzione 7 per calcestruzzo non fessurato
Adatto per
• calcestruzzo non fessurato • pietra naturale • mattone pieno
Per fissare
• strutture in acciaio • ringhiere • canaline • macchinari • scale • cancelli • facciate • elementi di finestre • inferriate
Generalità
• Ancorante in acciaio zincocromato con tre settori espandenti.
• Adatto per carpenteria leggera e pesante.
Vantaggi
• Ideale per calcestruzzo non fessurato.
• Bugnature di aggrappo per una migliore aderenza nel foro.
• Nervature per il centraggio dell’accessorio.
• Tappo in materiale plastico per proteggere la filettatura interna dalla polvere, nella versione con e senza vite TE.
• Il sistema di espansione a 3 settori permette una distribuzione uniforme del carico e distanze minime dal bordo e tra interassi.
• Vasta gamma di accessori.
• Specifico fissaggio antintrusione per l’installazione di inferriate o di qualsiasi oggetto che non debba essere rimosso (TA M8 VS).
Tipo di installazione
• A filo parete e passante nelle versioni TA M T/S e TA M8 VS.
fischer FZA – Ancorante in acciaio con marcatura CE Opzione 1 per calcestruzzo fessurato e non fessurato
Adatto per
• calcestruzzo fessurato e non fessurato • pietra naturale a struttura densa • mattoni pieni
Per fissare
• pendinature • macchinari pesanti • strutture in acciaio • scale • ringhiere.
Generalità
• Ancorante in acciaio con particolare espansione a sottosquadro.
• Con la punta da trapano FZUB viene eseguito un foro tronco conico con sottosquadro in un’ unica operazione.
Vantaggi
• Ideale per calcestruzzo fessurato e non fessurato.
• Il perfetto alloggiamento nel sottosquadro fornisce grande sicurezza e la totale riduzione delle tensioni all’interno del foro.
• Durante l’espansione, da effettuarsi con l’apposito percussore FZE, l’ancorante assume nella parte finale una forma tronco-conica che si adatta perfettamente alla svasatura del foro.
• Con un’unica operazione si ottiene la foratura e simultaneamente il sottosquadro riducendo il tempo di installazione, ottenendo così un fissaggio con distanze minime dal bordo e di interassi tra ancoranti.
• Efficace utilizzo in condizioni di carichi gravosi.
Tipo di installazione
• A filo parete
