UPONOR ECOFLEX: SISTEMA DI TUBAZIONI PER RETI DI DISTRIBUZIONE

Azienda Produttrice

Campo di impiego

Riscaldamento, raffrescamento e acqua potabile

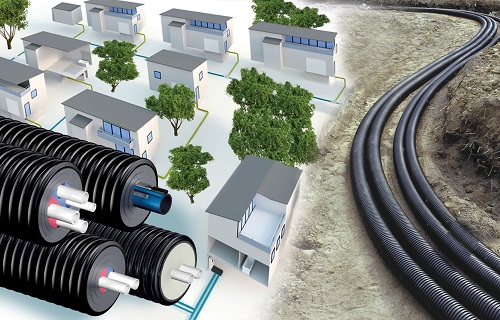

Uponor Ecoflex è il sistema ideato per la realizzazione di reti di distribuzione interrate per il trasporto di acqua destinata a diverse applicazioni.
Ecoflex

Questo sistema distribuisce acqua calda, fredda, refrigerata, potabile, acque reflue e altri liquidi in diversi contesti, come il teleriscaldamento e l’industria, adattandosi a varie tipologie di edifici quali complessi turistici, residenziali, abitazioni unifamiliari, impianti industriali e sportivi.Il sistema integrato Uponor Ecoflex è costituito da pochi elementi ad elevata tecnologia, capaci di rendere efficiente, rapida ed economica la realizzazione di ogni progetto.

Internamente troviamo un tubo avvolto da materiale isolante e protetto esternamente da una robusta guaina corrugata per conciliare robustezza e flessibilità, mentre il condotto di portata è costituito da polietilene reticolato PE-Xa, dotato di barriera al vapore EVOH nelle versioni per riscaldamento, o in polietilene alta densità PE-HD 100.

Questi materiali sono caratterizzati da proprietà di levigatezza, scorrevolezza, durata nel tempo e resistono agli agenti corrosivi e ai depositi calcarei.

Sistema integrato Uponor Ecoflex

Grazie alle proprietà dell’isolante è possibile realizzare tratte intere sino a 200 metri, limitando le giunzioni e minimizzano le dispersione di calore nel tragitto e rendendo il sistema efficiente ed eco-compatibile.

La speciale conformazione di Uponor Ecoflex lo rende un sistema flessibile e facile da installare, permettendogli di superare eventuali ostacoli; inoltre richiede scavi nel suolo poco profondi.

L’integrazione dei componenti offre una combinazione di proprietà uniche:

flessibilità
leggerezza
robustezza
coibentazione efficace
durata nel tempo
resistenza ai carichi
resistenza alla corrosione
resistenza al fuoco
autocompensazione alla dilatazione
tratte fino a 200 metri senza giunzioni
raccordi veloci e semplici

Uponor Ecoflex per riscaldamento

Uponor Ecoflex Thermo

Uponor Ecoflex Thermo

La versione Thermo è ideale per realizzare la rete di distribuzione abbinata all’impianto radiante.

Uponor Ecoflex Thermo è dotato di tubo interno in PE-Xa con barriera al vapore EVOH e isolante in PE-HD 80, si presenta in due versioni:

Single con un tubo PE-Xa (dimensioni 25-125 mm, 6 bar);
Twin con due tubi PE-Xa (dimensioni 25-75 mm, 6 bar) per la mandata e il ritorno, individuabili grazie alla doppia colorazione dell’isolante.

I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.

Uponor Ecoflex Thermo PRO

Uponor Ecoflex Thermo PRO

Uponor Ecoflex Thermo PRO è dotato di tubo interno in PE-Xa con barriera al vapore EVOH e di un’esclusiva struttura di coibentazione costituita da un foglio di alluminio, un sottile strato di isolante in PE-X e un corpo centrale in schiuma poliuretanica PUR.

La combinazione assicura un elevato livello di efficienza energetica con perdita di calore ridotta fino al 40% ed è indicata per impianti ad alta temperatura.

Disponibile in due versioni:

Single con un tubo PE-Xa (dimensioni 40-110 mm, 6 bar);
Twin con due tubi PE-Xa (dimensioni 25-63 mm, 6 bar) per la mandata e il ritorno, individuabili grazie alla specifica marcatura.

I collegamenti possono essere realizzati con la gamma di raccordi Uponor Quick&Easy o con i raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.

Uponor Ecoflex Varia

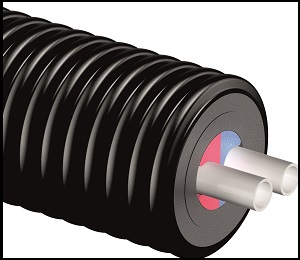

Uponor Ecoflex Varia

Uponor Ecoflex Varia offre maggior flessibilità, maneggevolezza ed economicità grazie all’impiego dell’isolante con spessore ridotto.

È costituito da tubo interno in PE-Xa con barriera al vapore EVOH e isolante in PE-HD 80 ed è disponibile in due versioni:

Single con un tubo PE-Xa (dimensioni 25-125 mm, 6 bar).
Twin con due tubi PE-Xa per alloggiare sia la mandata che il ritorno, individuabili grazie alla doppia colorazione dell’isolante (dimensioni 25-50 mm, 6 bar).

I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.

Uponor Ecoflex per raffrescamento

Uponor Ecolfex offre anche soluzioni dedicate al trasporto di acqua fredda agli impianti di raffrescamento radianti, ai condizionatori d’aria, tra la pompa di calore e il collettore o da una centrale di refrigerazione a più edifici.

Uponor Ecoflex Thermo

Uponor Ecoflex Thermo

Ideale per realizzare la rete di distribuzione abbinata all’impianto radiante.

Uponor Ecoflex Thermo, con tubo interno in PE-Xa con barriera al vapore EVOH e isolante in PE-HD 80, si presenta in due versioni:

Single con un tubo PE-Xa (dimensioni 25-125 mm, 6 bar);
Twin con due tubi PE-Xa (dimensioni 25-75 mm, 6 bar) per la mandata e il ritorno, individuabili grazie alla doppia colorazione dell’isolante.

Uponor Ecoflex Supra

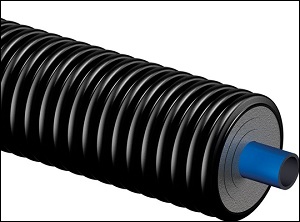

Uponor Ecoflex Supra

Questo sistema è indicato per la realizzazione della rete esclusivamente dedicata ad acqua refrigerata e offre una soluzione economicamente competitiva.

Uponor Ecoflex Supra è dotato di tubo interno in polietilene ad alta densità PE-HD 100 e isolante in PE-HD 80 (dimensioni 25-110 mm, 16 bar).

È disponibile anche nella versione Plus con cavo antigelo per installazioni non protette dalle condizioni atmosferiche.

I collegamenti possono essere realizzati con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.

Uponor Ecoflex per acqua sanitaria calda

Uponor Ecoflex Aqua

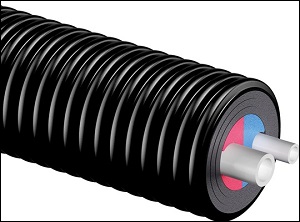

Uponor Ecoflex Aqua

Questo sistema è caratterizzato da installazione veloce, affidabile e performante e consente di realizzare una linea di acqua calda sanitaria interrata.

Sono disponibili due versioni:

Single con un tubo PE-Xa (dimensioni 25-110 mm, 10 bar) con isolante in PE-HD 80;
Twin (dimensioni 25-50 mm, 10 bar) con seconda tubazione interna in PE-Xa di diametro inferiore specifica per il circuito di ricircolo, identificabile anche dalla differente colorazione dell’isolante in PE-HD 80.

Uponor Ecoflex per acqua sanitaria fredda

Uponor Ecoflex Supra

Uponor Ecoflex Supra

Uponor Ecoflex Supra viene impiegato principalmente per la distribuzione di acqua potabile garantendone la temperatura in tutte le condizioni, anche dove non sia possibile interrare le tubazioni al di sotto della profondità di congelamento.

Nella versione Plus (rappresentata nell’immagine) il sistema è dotato di cavo antigelo che assicura il flusso anche alle più basse temperature e presenta un tubo interno in polietilene alta densità PE-HD 100 (dimensioni 25-110 mm, 16 bar) e isolante in PE-HD 80.

I collegamenti possono essere realizzati con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.

Uponor Ecoflex all in one

Uponor Ecoflex Quattro

Uponor Ecoflex Quattro

Uponor Ecoflex Quattro è la soluzione “tutto in uno” ideata per il trasporto di acqua sanitaria calda con relativo ricircolo e di riscaldamento mandata e ritorno.

Il sistema è costituito da quattro tubi interni in PE-Xa (dimensioni 25-40 mm, 6/10 bar), con barriera al vapore EVOH per riscaldamento e isolante in PE-HD con colorazione differenziata.
