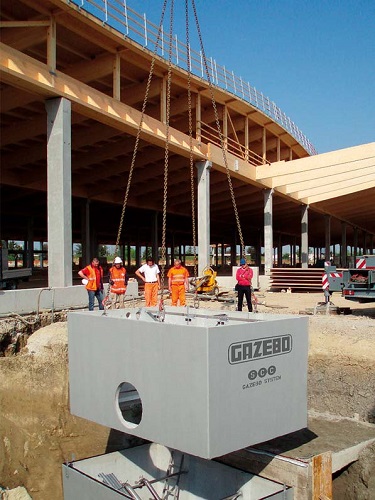

STAZIONI DI SOLLEVAMENTO MONOBLOCCO PREFABBRICATO IN C.A.

Le stazioni di sollevamento Gazebo sono costituite da vasche monoblocco realizzate con l’innovativo “SCC Gazebo System”.Questi sistemi sono realizzati con Calcestruzzo Autocompattante SCC (Self Compacting Concrete) attraverso un procedimento unico, utilizzando casseformi autoribaltanti per la produzione delle vasche e portando a maturazione accelerata il Calcestruzzo senza l’ausilio del vapore.

Il risultato è una struttura estremamente solida e resistente, esteticamente più bella e tenuta idraulica perfetta.

Stazioni di sollevamento realizzate con “SCC Gazebo System”

Caratteristiche tecniche delle vasche monoblocco
“SCC Gazebo System”.

• Realizzazione con CEMENTO PORTLAND (conforme a UNI EN 197-1) con aggiunta di minerali tipo 1 (carbonato di calcio “filler ventilato”) e con inerti conformi a UNI EN 12620.
• La maturazione del cemento avviene senza l’ausilio del vapore. Ciò consente, di fatto, una resistenza decisamente maggiore.

Resistenza a compressione

• C40/50 (Rck ≥ 500 Kg/cmq)
• C50/60 (Rck ≥ 600 Kg/cmq)
• C60/75 (Rck ≥ 750 Kg/cmq)

Classi di esposizione (conformi norma UNI EN 206-1)

• XC4 (cls resistente alla corrosione da carbonatazione),
• XS2/XD2 (cls resistente alla corrosione da cloruri),
• XF1 (cls resistente all’attacco del gelo/disgelo)
• XA2 (cls ad alta resistenza ai solfati)
• XA3 (cls ad altissima resistenza ai solfati)

Classe di spandimento

• SF2
• SF3

Le armature interne delle vasche sono d’acciaio ad aderenza migliorata e rete elettrosaldata tipo B450C controllata in stabilimento, il tutto conforme D.M. 14.01.2008.
Superfici esterne ed interne con finitura faccia a vista a totale eliminazione di porosità e nidi di ghiaia.

Dispositivi installati.
Le Stazioni di sollevamento Gazebo vengono fornite con i seguenti dispositivi:

• manicotti in PVC/acciaio INOX per collegamento tubazioni,
• elettropompe sommergibili di sollevamento con basamento per accoppiamento rapido, catena in acciaio INOX AISI 304/316 con grillo,
• valvola di ritegno a palla in ghisa,
• valvola a saracinesca a cuneo gommato, in ghisa,
• tubi di guida in acciaio INOX AISI 304/316,
• tubazioni di mandata in acciaio INOX AISI 304/316,
• rilevatori di livello a variazione di assetto (galleggianti),
• quadro elettrico di comando e controllo.

Saldature certificate a norma UNI EN 287-1:2011.

Accessori su richiesta:

• rivestimenti specifici per le superfici interne ed esterne della vasca,
• coperture pedonali/carrabili,
• chiusini in ghisa sferoidale/lamiera zincata/acciaio INOX,
• sensori di livello tipo piezoresistivo/piezocapacitivo/ad ultrasuoni,
• sistema elettronico di gestione PLC,
• sistema di telecontrollo,
• misuratori di portata elettromagnetici,
• predisposizioni per installazione vasca in presenza di falda acquifera sotterranea.

Perchè conviene Gazebo.
Le Vasche Gazebo sono le uniche vasche realizzate con l’innovativo “SCC Gazebo System”.
Più qualità, più durata, meno manutenzione.
Massima Qualità della componentistica con particolari e finissaggi d’eccellenza.
Risultato: nessun problema, né all’installazione, né nel tempo. Ed una più facile gestione e manutenzione.
Progettazione preliminare gratuita.
Gazebo non ti lascia mai solo. Assistenza continua e dedicata. Dalla Progettazione preliminare gratuita al Supporto Tecnico costante.
Gazebo interpreta le tue necessità.
Flessibilità e velocità nella fornitura, in relazione alle richieste di installazione.
Gazebo opera sempre nel pieno rispetto delle Norme.
E voi siete tranquilli.

Hanno scelto la qualità Gazebo:

• GRUPPO HERA – Emilia Romagna
• ACEA – Roma (RM)
• OROGEL – Cesena (FC)
• BUZZI UNICEM – Casale Monferrato (AL)
• C.M.C. – Ravenna (RA)
• PIRELLI TYRES- Settimo Torinese (TO)
• FERRETTI GROUP
• TOTO COSTRUZIONI GENERALI – Chieti (CH)
• SAIPEM S.p.A. (PU) – Gruppo ENI
• TECHNOGYM – Cesena (FC)
• ACMAR – Ravenna (RA)
• ITINERA S.p.A. – Tortona (AL)
• AMADORI – Cesena (FC)
• SAINT – GOBAIN – Milano
• BARILLA – Parma

Scarica il disegno tecnico del prodotto
