SEDIMENTATORI FANGHI TIPO DORTMUND

I Sedimentatori Fanghi tipo Dortmund vengono impiegati per la sedimentazione finale di fanghi provenienti da processi di trattamento biologico e chimico-fisico.Il sistema costituisce un trattamento fisico di chiarificazione dell’effluente e di ispessimento dei fanghi ed è costituito da una tramoggia di fondo a pianta quadrata/rettangolare, con forma tronco-piramidale e inclinazione delle pareti superiore a 50° per la raccolta del fango sedimentato.

Durante il processo i fanghi vengono appesantiti costantemente dal movimento iniziale diretto verso il basso e raggiungono il massimo nella zona sottostante al deflettore.

Nella versione “ispessitore” per fanghi biologici, la vasca è munita di tubazioni interne e tronchetti flangiati in acciaio INOX AISI 304 per estrazione fango dal fondo della tramoggia.

Sistema per la sedimentazione finale di fanghi provenienti da processi di trattamento biologico e chimico-fisico

Le vasche degli impianti Sedimentatori Fanghi tipo Dortmund sono realizzate con “SCC Gazebo System”, l’innovativo sistema Gazebo per produrre vasche monoblocco prefabbricate realizzate con Calcestruzzo Autocompattante SCC (Self Compacting Concrete) attraverso un procedimento unico. Gazebo infatti, utilizza casseformi autoribaltanti per la produzione delle vasche e porta a maturazione accelerata il calcestruzzo senza l’ausilio del vapore.

Ne risulta una struttura estremamente solida e resistente, esteticamente più bella e tenuta idraulica perfetta, anche in installazioni fuori terra.

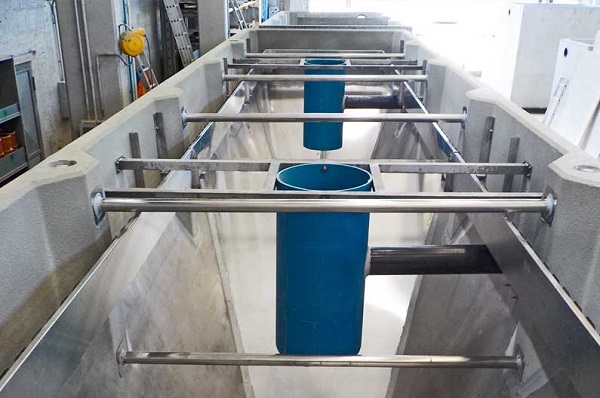

I Sedimentatori Fanghi tipo Dortmund Gazebo sono dotati di:

• manicotti per collegamento tubazioni ingresso e scarico,
• lastre inclinate in C.A. per realizzazione sezione tronco-piramidale di sedimentazione,
• tubazioni di alimentazione,
• cilindri deflettori centrali in PVC,
• canaletta periferica di sfioro in acciaio INOX AISI 304 con relativi profili Thompson e paraschiuma.

Accessori.

• Rivestimenti specifici per le superfici interne ed esterne della vasca.
• Coperture pedonali/carrabili.
• Chiusini in ghisa sferoidale/lamiera zincata/acciaio INOX.
• Predisposizioni per installazione in presenza di falda acquifera sotterranea.

Hanno scelto la qualità Gazebo:

GRUPPO HERA – Emilia Romagna
ACEA – Roma (RM)
OROGEL – Cesena (FC)
BUZZI UNICEM – Casale Monferrato (AL)
C.M.C. – Ravenna (RA)
PIRELLI TYRES  – Settimo Torinese (TO)
FERRETTI GROUP
TOTO COSTRUZIONI GENERALI – Chieti (CH)
SAIPEM S.p.A. (PU) – Gruppo ENI
TECHNOGYM – Cesena (FC)
ACMAR – Ravenna (RA)
ITINERA S.p.A. – Tortona (AL)
AMADORI – Cesena (FC)
SAINT-GOBAIN – Pisa (PI)
BARILLA – Parma (PR)
CULLIGAN – Cadriano di Granarolo dell’Emilia (BO)

Scarica il disegno tecnico del prodotto

Scarica la scheda tecnica dei Sedimentatori Fanghi tipo Dortmund
