PILASTRO MTR® P: colonna a sezione composta acciaio-calcestruzzo

Campo di impiego

colonna a sezione composta acciaio-calcestruzzo

Descrizione del prodotto

PILASTRO MTR® P è la colonna a sezione composta acciaio-calcestruzzo, conosciuta come CFT (Concrete Filled Tube), caratterizzata da prestazioni strutturali di alto livello. Il pilastro MTR® P realizza l’evoluzione tecnologica dei sistemi strutturali intelaiati prefabbricati.

La sua sezione trasversale, identificata con l’acronimo CFT, è realizzata da un tubolare di acciaio riempito di calcestruzzo con eventuale armatura di rinforzo ed è in grado di realizzare prestazioni strutturali di alto livello.

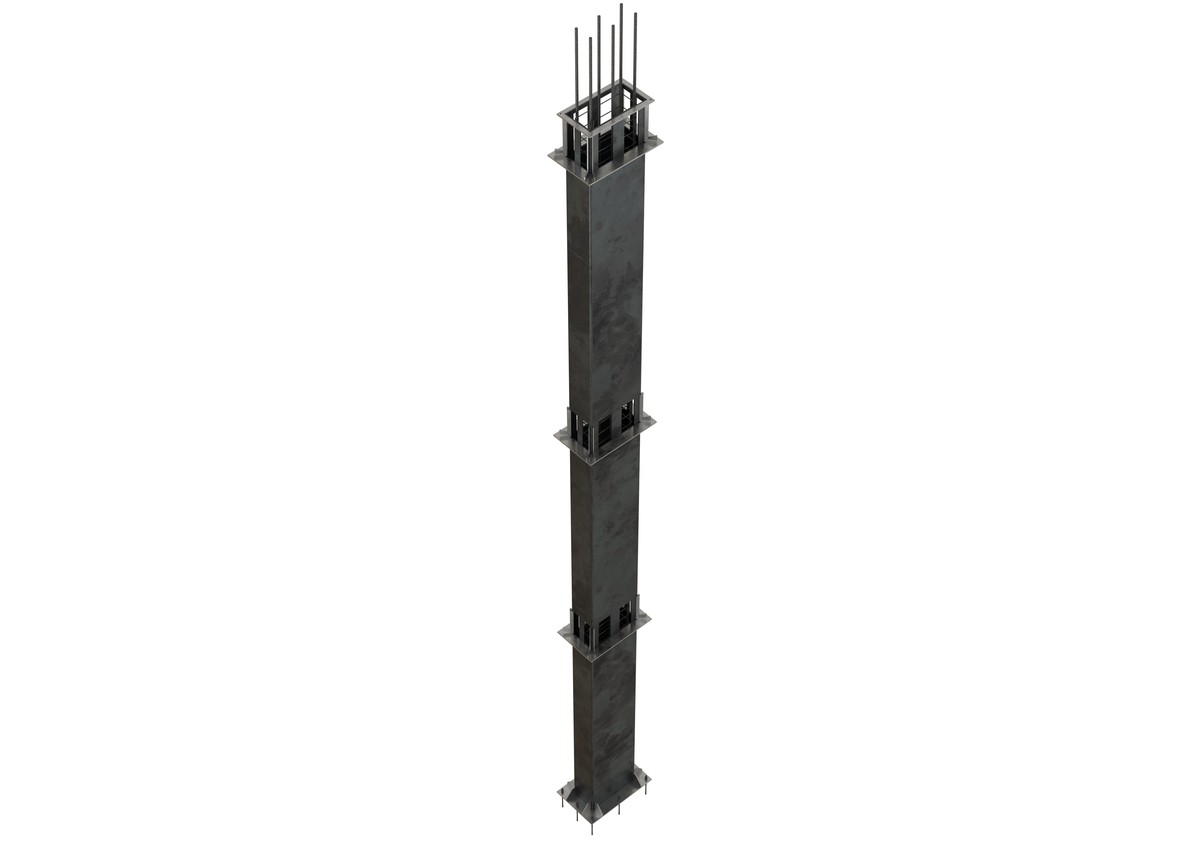

PILASTRO MTR® P

Il pilastro MTR® P è altamente più performante di qualunque altra tipologia costruttiva di colonna esistente: questa soluzione sovrappone infatti alla capacità portante del tubolare di acciaio quella della sezione di calcestruzzo armato ed inoltre realizza gli effetti migliorativi che, in questa specifica configurazione, il calcestruzzo e l’acciaio sono in grado di scambiare.

Il calcestruzzo di riempimento eleva la stabilità della sezione cava di acciaio ricevendo in cambio un’azione di confinamento che innalza
la sua resistenza a compressione. Il risultato sono colonne snelle con elevate prestazioni.

Caratteristiche tecniche

Struttura metallica

In acciaio da carpenteria metallica S235 – S275 – S355 conforme alla norma UNI EN ISO 10025-2.

Calcestruzzo del getto di completamento

C28/35 – C35/40 – C40/45 – C45/50

Armatura interna

Acciaio B450C – fino al 6% dell’area della sezione in calcestruzzo.

Sezione trasversale

Quadrata, rettangolare o circolare (doppio asse di simmetria).

Saldature

A filo continuo sotto gas di protezione (Process UNI EN ISO 4063-135) secondo le vigenti NTC 2018.

Resistenza meccanica al fuoco

R60/90/120 grazie alla massa di calcestruzzo interna con armatura B450C fino al 6% Ac.

Nodi confinati

Il pilastro MTR® P non richiede travi per il confinamento dei nodi, la lastra d’acciaio del tubolare svolge questa funzione, garantendo un confinamento completo dei nodi della struttura.

Riferimenti normativi

  • Aggiornamento delle «Norme Tecniche per le Costruzioni» 17/01/2018;
  • Circolare esplicativa del 21/01/ 2019 n. 7 C.S.LL.PP;
  • UNI EN 1992-1-1:2005 Eurocode 2;
  • UNI EN 1993-1-1:2005 Eurocode 3;
  • UNI EN 1994-1-1:2005 Eurocode 4;
  • UNI EN 1994-1-2:2005 Eurocodice 4;
  • UNI EN 1998-1:2005 Eurocode 8.

Vantaggi

  • Velocità di costruzione dell’intera struttura;
  • Tempi e costi certi e ridotti;
  • Alte capacità di carico mantenendo sezioni ridotte;
  • Elevata Resistenza a compressione e stabilità sotto carichi verticali;
  • Elevata resistenza nativa al fuoco;
  • Possibilità di realizzare pilastri multipiano con un solo componente costruttivo;
  • Riduzione dell’utilizzo di calcestruzzo per i pilastri;
  • Sicurezza in cantiere.
