Sistemi di casseforme Ulma per pareti e pilastri in calcestruzzo
Azienda Produttrice
ULMA CONSTRUCTIONCampo di impiego
casseforme per pareti e pilastri
Ulma propone sistemi di casseforme altamente performanti per la realizzazione di pareti e pilastri in calcestruzzo.La ricca gamma di soluzioni include la cassaforma a telaio ORMA e le casseforme circolari in acciaio BIRA e per pilastri CLR.
Casseforme per pareti e pilastri Ulma
Cassaforma a telaio ORMA
La cassaforma modulare ORMA è la soluzione ideale per la costruzione di qualsiasi tipologia di struttura verticale in calcestruzzo, sia per opere edili che civili (pareti, pilastri, spalle e fondazioni).

Cassaforma modulare ORMA
Si distingue per le elevate prestazioni ottenute con bassi costi per la manodopera e tempi ridotti di installazione.
Il sistema è principalmente composto da pannelli che, uniti mediante morse, vanno a formare la cassaforma. È costituito da componenti che garantiscono una soluzione efficace e sicura per tutti i tipi di geometrie.
Caratteristiche:
- Progettato per sopportare le pressioni elevate esercitate dal calcestruzzo (certificazione GSV).
- Portata massima pressione:
- gamma da 3,3m – 80kN/m2;
- gamma da 2,7m – 74kN/m2.
- Deformazione massima:
- per 60kN/m2 – riga 7, tab. 3 DIN 18202;
- per 80kN/m2 – riga 6, tab. 3 DIN 18202;
Per quote di getto ≤ 3,3m, è necessario prevedere 2 file di ancoraggi.
Per quote di getto > 3,3m, è necessario prevedere 3 file di ancoraggi.
Vantaggi:
- Elevata versatilità: i fori laterali consentono l’installazione rapida di soluzioni standard (fermagetto, angoli, pilastri, ecc…).

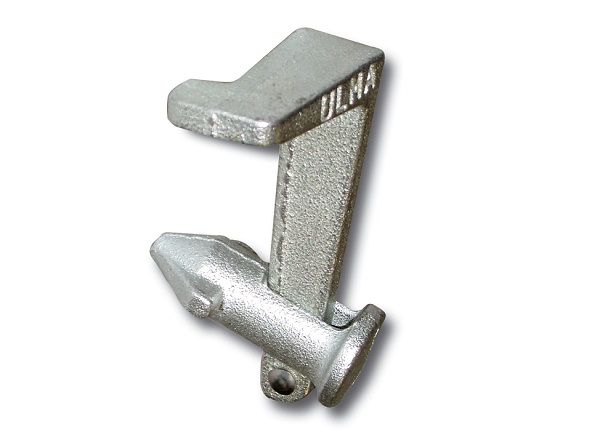

- Morsa ORMA.
- Collegamento dei pannelli mediante morse, con un solo colpo di martello.
- Tre funzioni basilari:
- unire
- allineare
- rinforzare
- Elemento di collegamento tra pannelli e angoli.
- Pannello robusto con telaio in acciaio e angoli rinforzati.
- Finitura eccellente grazie al multistrato in betulla con rivestimento fenolico di alta qualità
- Ampia gamma di altezze dei pannelli: 3,3m – 2,7m – 1,2m.
- Dispositivi di sicurezza per agevolare l’applicazione ai pannelli.
- Garanzia di sicurezza.
Cassaforma circolare in acciaio BIRA

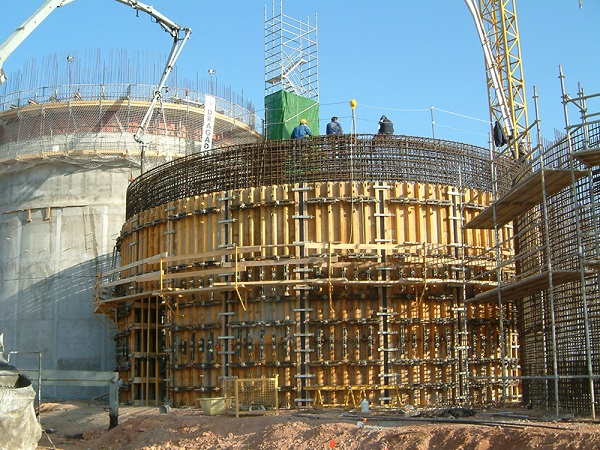

Il sistema BIRA è una cassaforma circolare in acciaio per pareti curve. La semplicità del meccanismo permette la curvatura della cassaforma in base al raggio desiderato.

Cassaforma circolare Bira
Caratteristiche:
- Pressione calcestruzzo ammissibile:
- 60 kN/m2 con tirante da Ø 15 mm;
- 80 kN/m2 con tirante da Ø 20 mm.
- Raggio di curvatura minimo: 2,2 m.
Vantaggi:
- Manto della cassaforma realizzata con acciaio ad alta resistenza.
- Pannelli con solo 2 ancoraggi in altezza.
- Ampia gamma di altezze dei pannelli (possibilità di avere intervalli di 25cm).
- Larghezze differenti tra pannello interno e esterno.

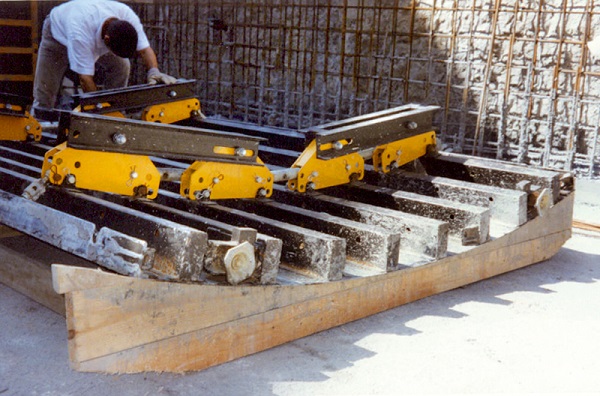

- Semplice sistema di bloccaggio della curvatura.

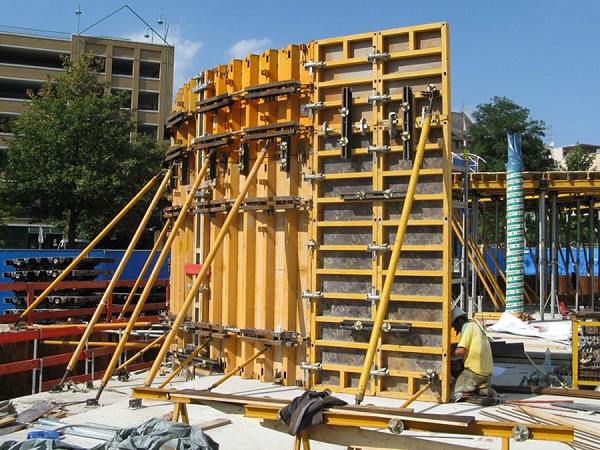

- Compatibile con la cassaforma ORMA.
- Ridotto numero di accessori.
- Componenti integranti per il sollevamento, il collegamento verticale e il livellamento dei pannelli.
- Sicurezza in assemblaggio.
- Unione rapida dei pannelli mediante morse.

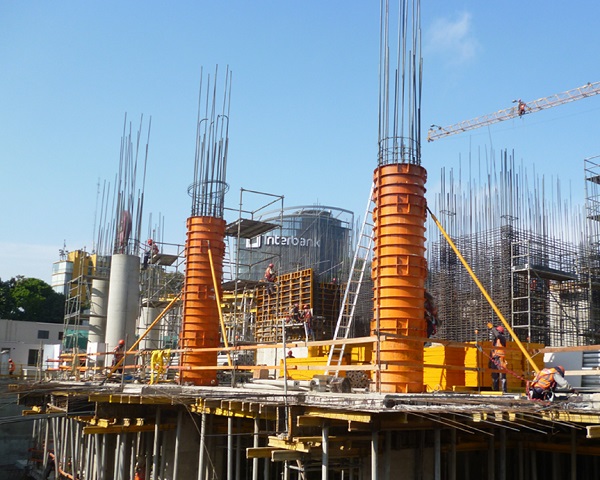

Cassaforma circolare per pilastri CLR
CLR è un sistema di casseforme per pilastri composto da pennelli semicircolari in acciaio che, uniti mediante bulloni, vanno a formare il cassero circolare.

Cassaforma per pilastri CLR
Caratteristiche:
- Pressione calcestruzzo ammissibile: 80kN/m2.

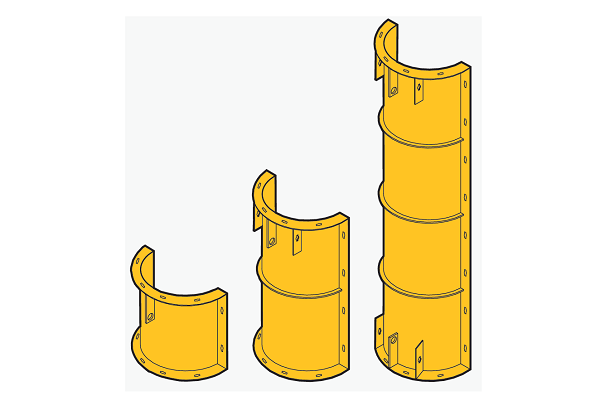

- Tre diverse altezze di pannelli:
- h = 0,5m.
- h = 1m.
- h = 2m.
Vantaggi:
- Ampia gamma di diametri: da 0,3m a 1m ogni 5cm (è inoltre disponibile una versione con diametro da 1,20m).

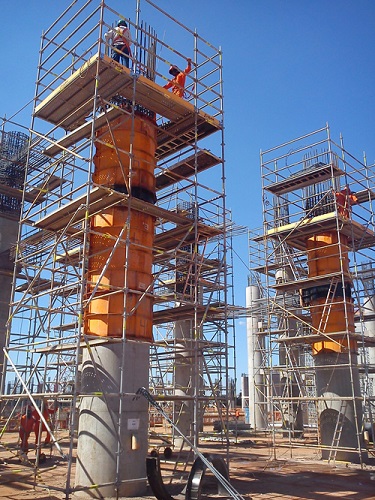

- Punti per il sollevamento e la stabilizzazione integrati nel pannello.

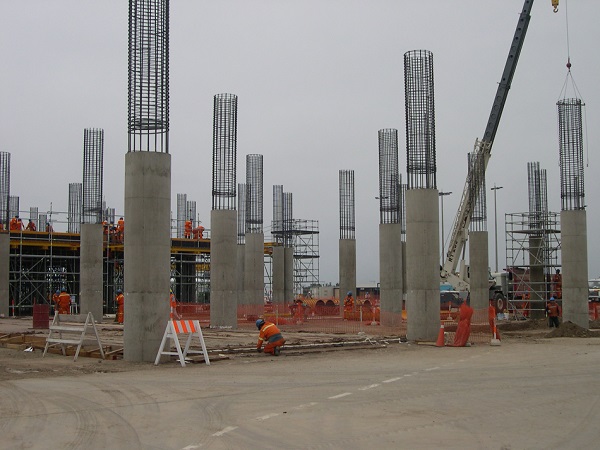

- Finitura del calcestruzzo di alta qualità.
- Facilità di unione dei pannelli mediante bulloni (comprende il bullone e il cono di fissaggio).
