Dal 1° luglio 2021 è entrata in vigore la nuova normativa sugli impianti radianti che ha avuto un importante impatto sull’isolante dei pannelli preformati utilizzati per accogliere i circuiti.Nuova norma, nuovo Uponor Tecto

Adeguamento alla UNI EN 1264:2021 degli impianti radianti

Per i sistemi radianti a pavimento annegati nel massetto di copertura e inseriti negli edifici di nuova realizzazione, la normativa prevede che la resistenza termica del pannello sia determinata considerando il solo strato isolante piano ad esclusione del materiale delle bugne. A parità di resistenza termica, un pannello che si attenga alla nuova norma, deve quindi disporre di uno strato piano di isolamento maggiorato.

In questa fase di cambiamento, è fondamentale che progettisti e installatori siano particolarmente attenti a scegliere e utilizzare materiali idonei pretendendo prodotti aggiornati e a norma.

Sistema Uponor Tecto
Stratigrafia del sistema radiante a pavimento annegato nel massetto

Come nel caso dei pannelli del sistema Uponor Tecto, la cui gamma è stata aggiornata con spessori adeguati sia nella versione Tecto ST che nella versione Tecto GR con grafite.

Cosa prevede la nuova normativa?

La norma stabilisce che i sistemi radianti a pavimento con pannelli isolanti con bugne, come Uponor Tecto, rientrino nella nuova classificazione di Tipo A2 (UNI EN 1264-1:2021). Per il calcolo dello spessore dell’isolante, necessario per l’ottenimento della resistenza termica, deve quindi essere considerata solo la parte piana del pannello.

La resistenza termica Rλ,ins con unità di misura mq K/W si calcola con l’equazione:

Rλ,ins=   spessore isolante (in metri)
                 conducibilità termica (in W/mK)

Uponor Tecto: sempre in prima fila

Sintesi della ricerca e dell’esperienza di Uponor, Tecto è la perfetta combinazione tra comfort ed efficienza energetica.Uponor Tecto: sempre in prima filaIndicato negli edifici residenziali e nelle aree commerciali, Uponor Tecto propone due tipologie di tubazioni:

  • Uponor Comfort Pipe PLUS in PE-Xa, cinque strati con barriera di diffusione dell’ossigeno EVOH e protezione aggiuntiva esterna, colore bianco con due strisce blu, dimensioni 14×2, 16×2 e 17×2 mm;
  • Uponor MLCP RED multistrato (PE-RT, adesivo, alluminio, adesivo, PE-RT) stabile nella forma e nella tenuta all’ossigeno, colore rosso, dimensioni 14×1,6 e 16×2 mm.

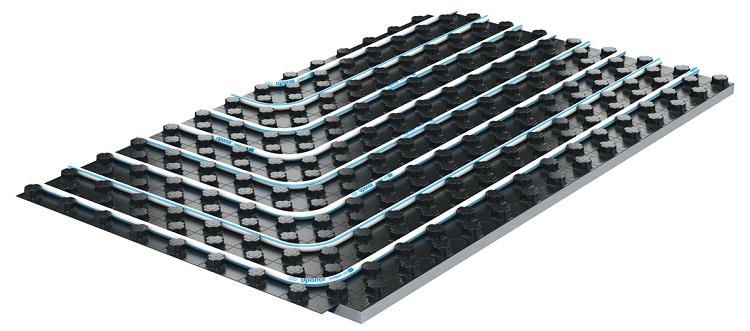

Pannello bugnato per impianti radiantiI pannelli preformati con dimensioni 1450×850 mm offrono un modulo di posa di 5 cm per una realizzazione personalizzata dei circuiti e un’emissione uniforme della temperatura. Speciali lembi su due lati dei pannelli permettono una sovrapposizione veloce e sicura semplicemente premendo sulle bugne degli elementi contigui.

Nuovo Uponor Tecto ST

  • Pannello preformato con isolante in EPS standard
  • Nuova versione con resistenza a compressione pari a 150 kPa
  • Nuovi spessori di isolamento netto sotto la tubazione:
    -Uponor Tecto ST 11 – Rλ,ins= 0,30 m2K/W
    -Uponor Tecto ST 26 – Rλ,ins= 0,75 m2K/W
    -Uponor Tecto ST 43 – Rλ,ins= 1,25 m2K/W
    -Uponor Tecto ST 51 – Rλ,ins= 1,50 m2K/W

Nuovo Uponor Tecto GR

  • Pannello preformato con isolante in EPS additivato con grafite
  • Con resistenza a compressione pari a 150 kPa
  • Nuovi spessori di isolamento netto sotto la tubazione:
    -Uponor Tecto GR 11 – Rλ,ins= 0,35 m2K/W
    -Uponor Tecto GR 23 – Rλ,ins= 0,75 m2K/W
    -Uponor Tecto GR 38 – Rλ,ins= 1,25 m2K/W
