Ventilazione meccanica controllata: una garanzia per la salute e il benessere in casa
di: Arch. Gaia Mussi - Raffaella Capritti
Un impianto di ventilazione meccanica controllata garantisce una costante immissione di aria pulita negli ambienti interni, regola l’umidità e, grazie al recuperatore di calore, assicura anche il risparmio energetico. Un sistema VMC, in sintesi, preserva la salute e il comfort degli abitanti di un edificio, con il massimo dell’efficienza energetica.
Indice degli argomenti:
- Ventilazione meccanica controllata, i vantaggi
- Come funziona un impianto di VMC?
- Impianti di ventilazione a flusso singolo e a doppio flusso
- VMC con recuperatore di calore e sistemi decentralizzati
- Quanto costa un impianto di ventilazione meccanica controllata?
- VMC – Le soluzioni proposte dalle aziende
A cosa serve la ventilazione meccanica e quando è utile
Un impianto di ventilazione meccanica è una soluzione per cambiare l’aria negli ambienti con regolarità, assicurandone sempre un’adeguata qualità e, di conseguenza, il massimo comfort interno. Un impianto VMC serve dunque a cambiare in modo automatico e senza sprechi energetici l’aria viziata di casa, uffici e in generale spazi chiusi.
Il ricambio d’aria può essere fatto anche in modo manuale in alcuni contesti, tra cui banalmente gli “spifferi” a carico di porte e finestre, ma è in ogni caso sempre difficile assicurare il corretto apporto di aria pulita e non sprecare energia.
A differenza di quanto avviene aprendo semplicemente le finestre per alcuni minuti al giorno, un impianto VMC esegue in modo automatico la sostituzione dell’aria interna, regolando portata e funzionamento. Ecco perché gli impianti di ventilazione meccanica sono fondamentali in tutti i luoghi pubblici o privati, in particolare se con elevato afflusso di persone.
La ventilazione meccanica è importante anche negli edifici residenziali, soprattutto se ben isolati- . Con le nuove soluzioni tecnologiche, infatti, gli spifferi in casa sono sempre meno e gli ambienti interni sono effettivamente “tappati” e impermeabili all’ingresso di aria esterna. Questo fa sì che la necessità di ricambio di aria aumenti. Con un impianto VMC l’aerazione è forzata e sempre adeguata alle esigenze.
I vantaggi della ventilazione meccanica
Installare un impianto di ventilazione meccanica può comportare diversi benefici, tra cui appunto il benessere delle persone che vivono gli ambienti interni. Infatti, l’impianto è in grado di regolare la purezza dell’aria e l’umidità relativa. Un’umidità eccessiva può favorire la formazione di condensa superficiale e far scaturire problematiche ad essa legate, come la muffa. Con un impianto VMC l’aria in ingresso viene trattata e sarà quindi priva di allergeni e agenti inquinanti. Non dover aprire le finestre per la ventilazione dei locali ha un ulteriore vantaggio: quello di ridurre il rumore ed ottenere, di conseguenza, anche un miglior comfort acustico interno.
Infine, un impianto di VMC permette di risparmiare sui costi energetici necessari alla climatizzazione degli ambienti- . Aprire porte e finestre, difatti, causa una grande dispersione di calore. Oltretutto, se si sceglie di installare un recuperatore di calore, il risparmio energetico è davvero notevole.
Questi vantaggi si aggiungono al principale, ossia alla garanzia di poter sempre contare sulla giusta qualità dell’aria.
Come funziona un impianto di VMC?
Esistono differenti modelli di impianti di ventilazione meccanica, ciascuno con le proprie caratteristiche. In realtà, hanno tutti in comune alcuni principali meccanismi.
Innanzitutto, in ogni caso l’aria viziata presente all’interno degli ambienti viene aspirata e poi espulsa all’esterno. In secondo luogo, viene sostituita da aria nuova adeguatamente filtrata e immessa in modo forzato nell’ambiente.
La tipologia, il dimensionamento e la regolazione dell’impianto dipendono dal tipo di edificio, dalle sue dimensioni, dalle attività che vi si svolgono e dal grado di occupazione.
Nella maggior parte dei casi, lo scambio di aria avviene tramite condotte di ventilazione forzata- . Inoltre, tutti i principali modelli di impianti VMC sono dotati di filtri, per ridurre l’ingresso di inquinanti e allergeni. Questi elementi richiedono anche una regolare pulizia e manutenzione, al fine di non inficiare il loro funzionamento.
Vediamo ora nel dettaglio quali sono le principali differenze tra i modelli di VMC disponibili.
Impianti di ventilazione a flusso singolo
Gli impianti di ventilazione meccanica controllata possono essere fondamentalmente suddivisi in impianti a flusso singolo o a doppio flusso.

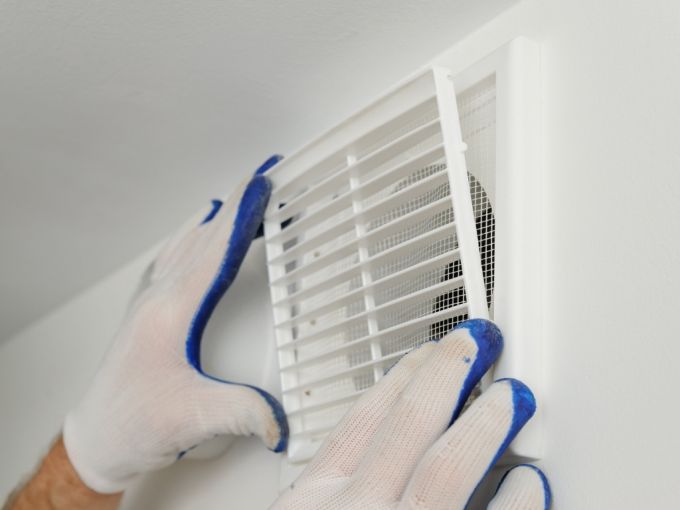

Un impianto VMC a flusso singolo prevede l’immissione di aria esterna attraverso apposite unità di immissione, in corrispondenza di infissi o cassonetti, mentre l’aspirazione avviene attraverso delle canalizzazioni.
Le bocchette possono essere regolabili e gestire in modo automatico l’apporto di aria immessa negli ambienti. Nel caso di bocchette igroregolabili, grazie a dei sensori, è possibile regolare il grado di umidità degli ambienti. L’unità di aspirazione può essere collegata agli ambienti con tubazioni flessibili oppure attraverso canalizzazioni rigide multipiano che collegano gli ambienti più “inquinati”, come cucine e bagni.
Ventilazione meccanica a doppio flusso
Gli impianti di VMC a doppio flusso, invece, prevedono sia l’immissione che l’estrazione di aria dagli ambienti in modo meccanico- .
I dispositivi sono dotati di appositi ventilatori, uno per l’aria in entrata e uno per l’aria in uscita. Con questa tipologia di impianto si avrà, quindi una doppia canalizzazione, una per l’aspirazione e una per la distribuzione dell’aria.
VMC con recuperatore di calore
Il recuperatore di calore è un dispositivo che è in grado di massimizzare lo scambio termico tra i flussi di aria in entrata e in uscita. Negli impianti a doppio flusso è generalmente integrato un sistema di recupero del calore, sia nel caso di impianto individuale, che centralizzato, posizionando ad esempio i recuperatori di calore in copertura.
Come funziona un recuperatore di calore? Questi impianti recuperano calore dai flussi di aria passanti e lo utilizzano per climatizzare a loro volta questi stessi flussi. Ad esempio, in inverno, il calore ceduto dal flusso di aria prelevato dagli ambienti, può essere utilizzato per riscaldare l’aria fredda entrante, riducendo il fabbisogno energetico richiesto dalla macchina per trattare l’aria in ingresso.
Aerazione forzata per singoli ambienti

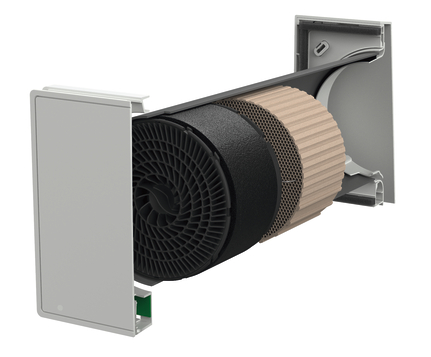

La ricerca e lo sviluppo di prodotti sempre nuovi hanno portato alla realizzazione di sistemi di VMC decentralizzati, appositamente concepiti per la ventilazione di singoli ambienti circoscritti.
Si tratta di apparecchi di dimensioni ridotte, con collegamento diretto con l’esterno, attraverso un foro nel muro o posizionati in corrispondenza degli infissi- . Il grosso vantaggio è che non prevedono alcuna canalizzazione, in quanto lo scambio dei flussi d’aria avviene esclusivamente in corrispondenza della stessa macchina installata. Questi sistemi hanno integrato anche il recupero di calore, che può raggiungere elevati livelli di efficienza.
Quanto costa un impianto di ventilazione meccanica?
Il costo di un impianto di ventilazione meccanica dipende dalla tipologia che si decide di installare. Una prima importante differenza riguarda la predisposizione di un impianto centralizzato o di un impianto puntuale di aerazione. Nel caso di un impianto di ventilazione meccanica a doppio flusso e centralizzato, ipotizzando di servire un’abitazione di circa 100 mq, può costare dai 5.000 ai 10.000 euro, inclusi progettazione e manodopera.
Se si sceglie di installare un impianto decentralizzato, quindi con sistemi di aerazione singoli per ciascun ambiente, il costo è minore e varia dai 500 ai 1.000 euro per unità, incluso il recuperatore di calore.
Inoltre, va detto che l’installazione di impianti di ventilazione meccanica controllata rientra tra gli interventi che possono beneficiare delle detrazioni fiscali- - . Nello specifico, si parla del bonus ristrutturazioni al 50% o dell’Ecobonus al 65% se contestualizzato in un intervento di efficientamento energetico. Se associato ad un intervento di coibentazione dell’involucro o di sostituzione di impianto di climatizzazione invernale, la quota sale al 110% grazie al Superbonus.
VMC – Le soluzioni proposte dalle aziende
ATAG Italia – JODO VMC Puntuale
ATAG Italia – JODO VMC Puntuale
JODO VMC Puntuale è il nuovo sistema proposto da ATAG Italia che assicura un ricambio costante dell’aria migliorandone la qualità ed evitando la formazione di muffe- . E’ particolarmente indicato negli interventi di riqualificazione energetica ed è dotato di sensori che aiutano a ottimizzare i consumi gestendo la temperatura, l’umidità e la qualità dell’aria.
Facile e veloce da installare utilizzando i fori pre-esistenti come areazione gas in ambienti cucine; prevede l’installazione di una macchina in ogni ambiente da controllare, senza che siano collegate tra loro, limitando così l’impatto visivo e le opere murarie e potendo gestire in autonomia ogni stanza considerando i livelli presenti di livelli di CO2, ossigeno e umidità relativa. L’unità di ventilazione permette il recupero fino al 90% del calore presente nell’aria in uscita.
Sistemi di ventilazione meccanica Baxi

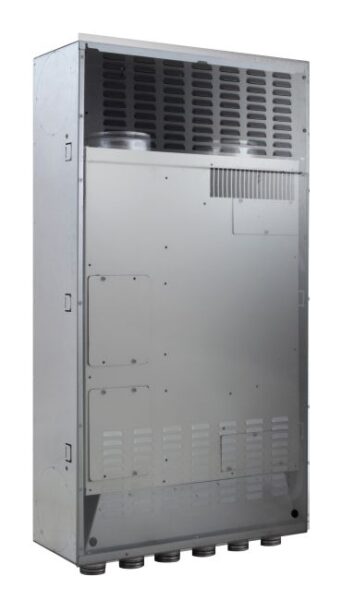

Baxi: VMC verticale ad incasso BV-IN
Baxi propone una gamma di sistemi di Ventilazione Meccanica Controllata, soluzioni pensate in particolare per le nuove abitazioni caratterizzate da alta tenuta ermetica e in cui è necessario assicurare un buon ricambio d’aria. Tutti i sistemi garantiscono aria pulita e bassi consumi energetici senza la necessità di dover aprire le finestre per il ricambio d’aria, oltre al miglioramento della classe energetica e del valore dell’immobile, evitando che si formino muffe.
Gli elementi che compongono il sistema verticale ad incasso BV-IN
Disponibili in due versioni, in polipropilene reversibile BV- PR e verticale a incasso BV-IN, quest’ultima in 2 taglie- 160-220 m3/h- che si può installare sia all’interno che all’esterno, con distribuzione dei tubi a pavimento, cassa ultracompatta, senza necessità di controsoffitto.
I sistemi sono dotati di serie di free-cooling, si può inoltre aggiungere un modulo di sanitizzazione e decontaminazione Jonix che garantisce la salubrità dell’aria riuscendo a disaggregare i composti organici volatili, i batteri, i microrganismi e gli odori.
Domusgaia – NIBE ERS S10-400
Domusgaia – NIBE ERS S10-400

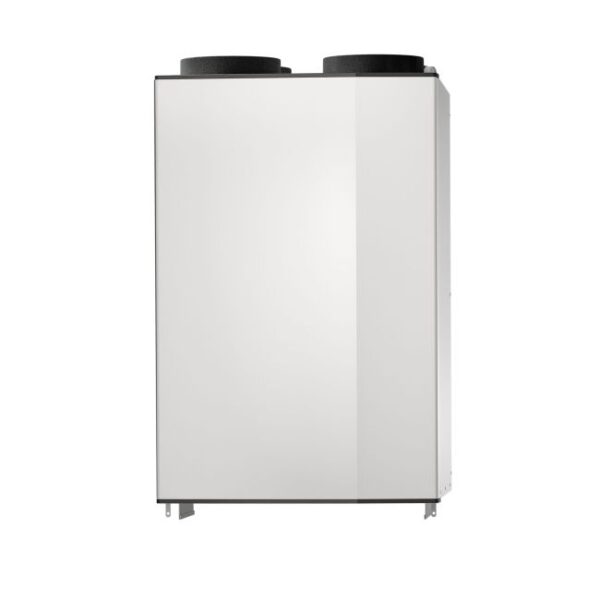

L’unità di ventilazione con recupero di calore NIBE ERS S10-400 di DomusGaia ad alta efficienza energetica è certificata Passivhaus ed è adatta ad abitazioni fino a 300mq. E’ dotata di scambiatore in controcorrente efficiente alle più alte temperature- . Ha ventole di mandata e ripresa con motori EC a risparmio energetico e lame ventilanti piegate all’indietro.
Utilizzata in abbinamento alla pompa di calore NIBE geotermica o aria/acqua, garantisce un sistema efficiente e completo di riscaldamento e ventilazione, con la possibilità di gestire entrambi i sistemi da un unico pannello touch e di monitorare tutte le funzioni da smartphone o tablet grazie all’APP NIBE MYUPLINK.
L’accessorio HTS 40 (sensore temperatura e umidità) permette di regolare la velocità delle ventole in automatico a seconda del valore dell’umidità relativa rispetto a quello impostato.

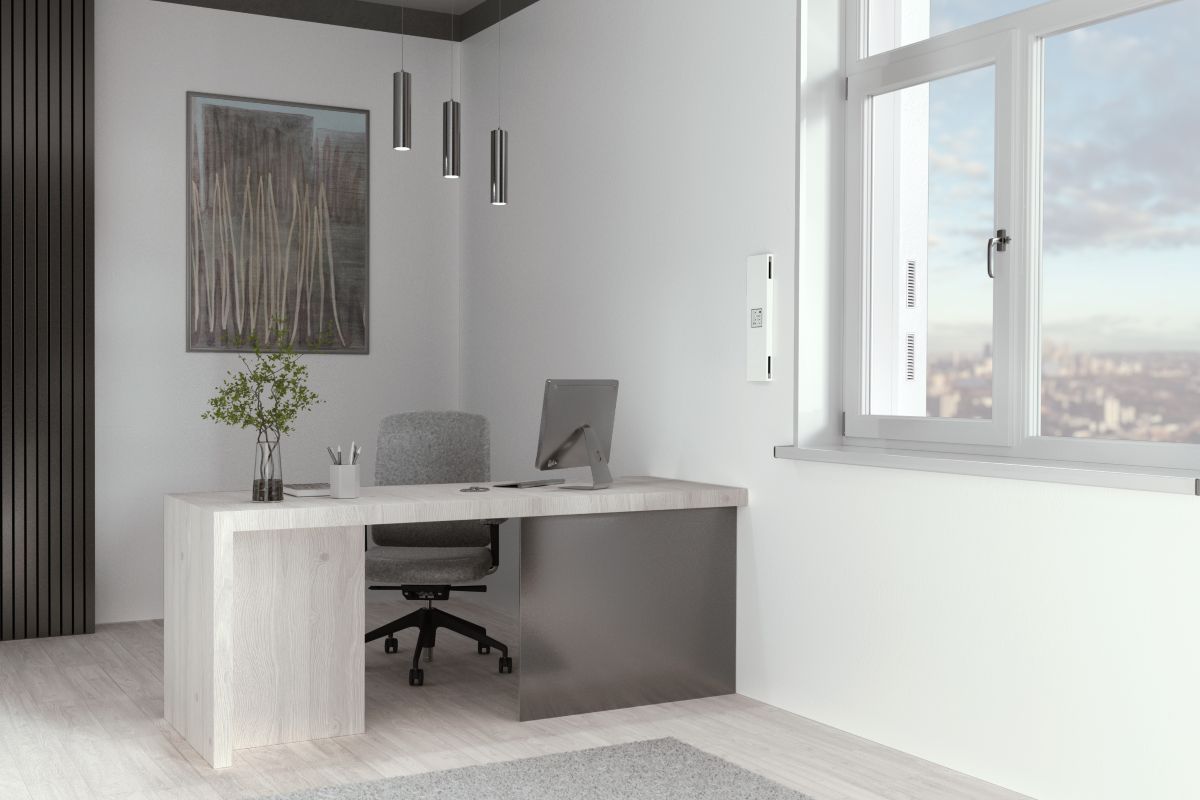

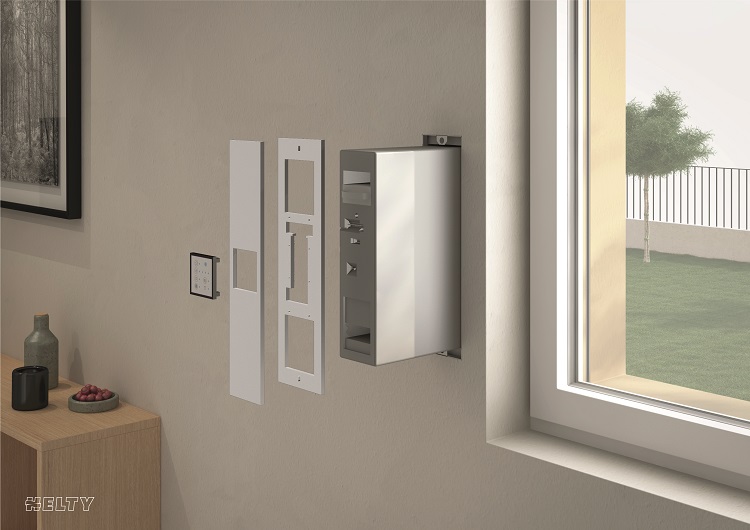

Helty – Flow40
Helty – Flow

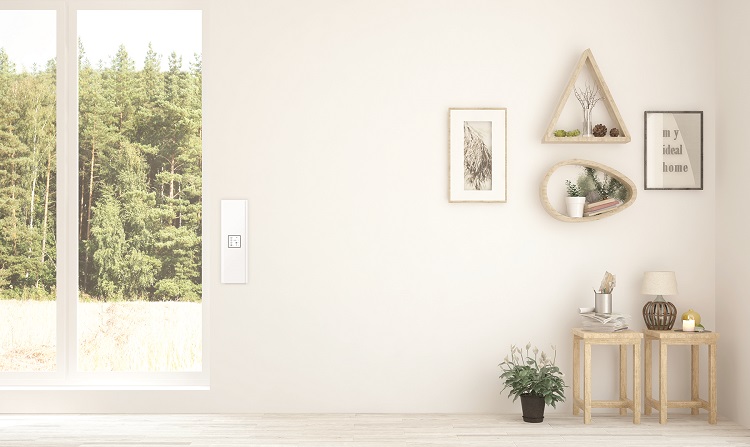

Helty Flow 40 è il sistema di VMC decentralizzata senza canali che assicura ottimo ricambio dell’aria indoor. Una soluzione innovativa per la ventilazione di singole stanze che si inserisce a incasso nella muratura perimetrale senza richiedere l’installazione di impianti centralizzati e lasciando a vista solo l’elegante cover frontale- .
In ogni ambiente si possono gestire le diverse funzionalità a seconda delle esigenze. Tra i plus è dotato di doppio filtro antipolvere F7/G4, che purifica l’aria e sensore igrometrico, che rileva l’umidità regolando in automatico il funzionamento. Helty Flow 40 recupera fino al 91% del calore in uscita.
Hoval – HomeVent
Hoval – HomeVent

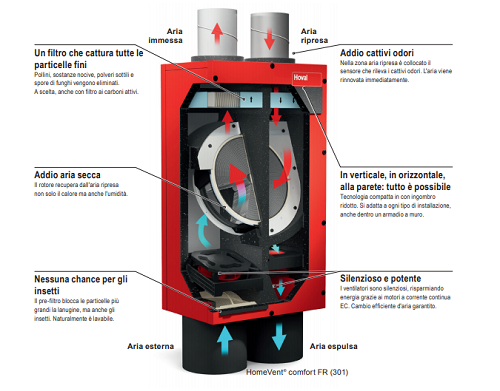

Hoval HomeVent®è il sistema di VMC che assicura aria pulita in tutta la casa 24 ore su 24: grazie al recuperatore entalpico, permette infatti di recuperare il calore e l’umidità dell’ambiente evitando che si formino muffe o che l’aria diventi troppo secca.
Lo scambiatore di calore entalpico assicura un coefficiente di rendimento fino al 130%, di cui l’87% è dato dal recupero di calore e il 43% dal recupero di umidità. Il sistema Hoval, silenzioso ed efficiente, richiede spazi ridotti e può essere installato anche all’esterno- .
Grazie al sistema di regolazione per ventilazione e riscaldamento, il funzionamento viene ottimizzato in base alla previsione delle condizioni meteo.
INNOVA – HRW
INNOVA – HRW
Innova propone HRW, l’unità di ventilazione meccanica controllata dotata di recuperatore di calore ad alta efficienza ed integrazione idronica con aria di ricircolo- . HRW soddisfa tutte le richieste termiche, frigorifere e di ventilazione delle singole unità familiari, appartamenti, e laddove le portate nominali per il ricambio dell’aria non superino i 250 m³/h. L’unità comprende una sezione di trattamento aria con deumidificazione, raffrescamento e riscaldamento ed è dotata di ventilatori plug-fun Brushless che garantiscono alta efficienza e bassi livelli di rumorosità.
E’ disponibile in 2 configurazioni – orizzontale da controsoffitto e verticale a vista.
Mitsubishi Electric VL-CZPVU
Mitsubishi Electric VL-CZPVU
L’unità di ventilazione meccanica centralizzata VL-CZPVU di Mitsubishi Electric è disponibile in due configurazioni e si caratterizza per silenziosità ed efficienza. Lo scambiatore di calore ad altissima efficienza, realizzato in materiale plastico, permette il recupero di più del 90% del calore, garantendo inoltre risparmio energetico e in bolletta.
Con solo 15 dB è tra i prodotti più silenziosi disponibili sul mercato e vanta la miglior classe di efficienza energetica (ErP classe A+) per tutte le taglie- . La velocità di ventilazione si può modulare dal 25% al 100%, sia in entrata che in uscita, garantendo una taratura semplificata dell’unità con l’impianto di distribuzione. Il sistema permette di modificare la portata di ventilazione a seconda per esempio della concentrazione di CO2 o al raggiungimento di un certo valore di umidità.
L’unità è dotata di telecomando e le funzioni si possono monitorare da remoto grazie alla connettività WiFi.
Rehau – AIR FH ed AIR FV
Rehau – AIR-FH
I sistemi di ventilazione meccanica controllata a doppio flusso con recupero di calore AIR FH ed AIR FV di REHAU specifici per l’edilizia residenziale, assicurano salubrità e comfort negli ambienti grazie al continuo ricambio di aria. Le unità di ventilazione ad alto rendimento possono essere montate sia orizzontalmente che verticalmente e garantiscono ottimo risparmio di energia.
AIR-FV
La serie AIR FH è disponibile in 4 modelli installabili orizzontalmente a controsoffitto, mentre la AIR FV comprende 2 modelli da 130 a 290m3/h studiati per un’installazione verticale- . Entrambe hanno portate d’aria da 140 a 582 m3/h e By-pass totale, che permette di sfruttare le condizioni climatiche favorevoli esterne all’edificio per il free-cooling o il free-heating automatico. Il montaggio è flessibile e veloce perché le macchine sono fornite in versione Plug n’ Play con quadro elettrico a bordo macchina.
Viessmann – Energyvent 150-D
Viessmann – Energyvent 150-D

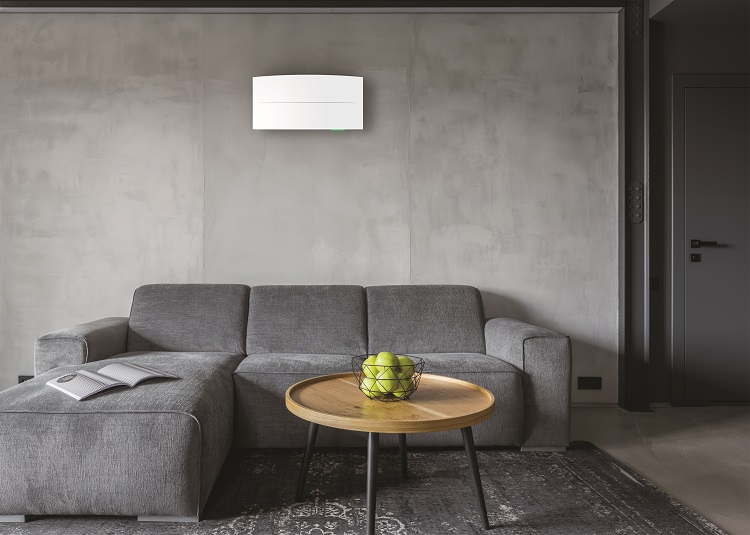

Viessmann propone Energyvent 150-D, sistema di ventilazione meccanica controllata a parete, dotato di doppio filtro combinato dell’aria esterna per eliminare pollini e polveri, garantendo la salubrità dell’aria interna.
I ventilatori ad alta efficienza e scambiatore entalpico per il recupero di calore assicurano ottimo ricambio d’aria, evitando l’accumulo di umidità e inquinanti e garantendo ottimo risparmio energetico.
Per ottimizzare ulteriormente la qualità dell’aria negli ambienti, il sistema Viessmann può essere utilizzato in abbinamento a un impianto di climatizzazione con tecnologia a plasma freddo, migliorando così l’azione di abbattimento degli agenti patogeni.
Energyvent 150-D è dotato di funzione Free Cooling, per il raffrescamento degli ambienti durante le ore notturne estive e le mezze stagioni.

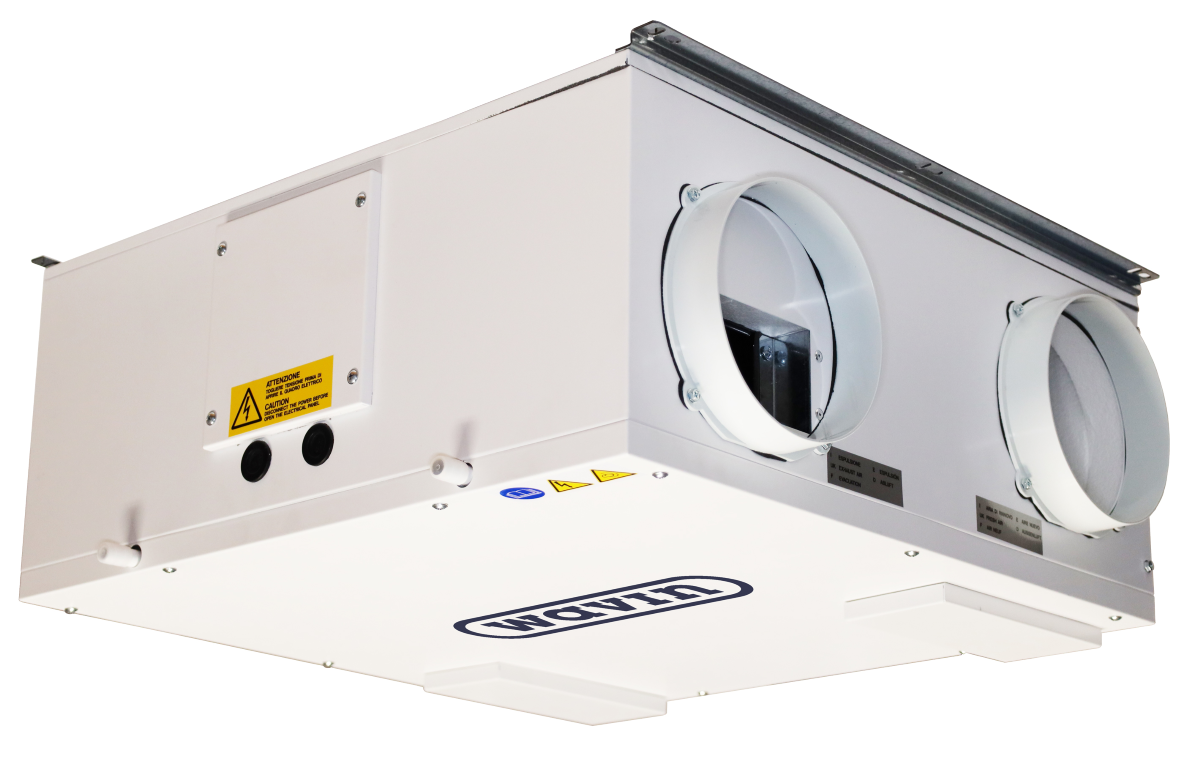

Wavin – VENTIZA EDU
Wavin – VENTIZA EDU
Ventiza EDU di Wavin è un’unità di ventilazione meccanica controllata di tipo decentralizzato e con recuperatore di calore ad alta efficienza, particolarmente indicata per il ricambio dell’aria negli ambienti con molto passaggio o con alta concentrazione di persone in cui sia difficile realizzare canalizzazioni o opere edili importanti: scuole, uffici, strutture ricettive ed esercizi pubblici, sia di nuova costruzione che in interventi di manutenzione.
Si caratterizza per le dimensioni compatte, semplice da installare, Ventiza EDU è particolarmente silenziosa, con un livello di pressione sonora a 3 metri che non supera i 36 dB(A), la struttura autoportante è in lamiera pre-verniciata e isolamento in lana di roccia con spessore da 50 mm. Il pannello inferiore può essere aperto per una manutenzione ottimale. Ventiza EDU è disponibile in due versioni, che garantiscono una portata d’aria massima di 400 m3/h e 920 m3/h e sono dotate di scambiatore di calore in controcorrente, serranda di by-pass automatico, vasca di raccolta della condensa e filtro ISO ePM1 70% (F7). L’unità può di una lampada UV-C battericida, che riesce a bloccare la crescita di microrganismi.
