Impermeabilizzare a contatto con falde acquifere

Conosciuto come M9, il Nuovo Polo Culturale e Museo del Novecento di Venezia-Mestre è composto da due piani interrati e quattro piani fuori terra, per un totale di 12.000 m2.
L’intervento, ancora in atto, comprende anche il recupero e la ristrutturazione dell’ex distretto militare caserma Matter, già monastero benedettino, destinato ad attività commerciali.
Il problema della presenza della falda acquifera, a contatto per ben 6 metri, ha richiesto un intervento di impermeabilizzazione ad hoc, per consentire un’ottima tenuta all’acqua dei locali interrati.
Inoltre la platea di fondazione risulta attraversata da parecchi elementi, come micropali, pozzi di emungimento  e tubazioni delle sonde geotermiche, che diventano punti di ulteriore criticità.
Per risolvere questo gravoso problema, è stata scelta la soluzione proposta dalla G&P intech che, per l’impermeabilizzazione di tutti i volumi interrati, prevede l’utilizzo di un sistema membranale continuo basato sulla membrana impermeabilizzante, in accoppiato HDPE/ bentonite sodica, Dual Seal, sistema  che come dice il nome è a tutti  gli effetti un doppio sistema di impermeabilizzazione.

dual_seal

La membrana Dual Seal è costituita, appunto, da un foglio in HDPE polietilene ad alta densità accoppiato a bentonite sodica (montmorillonite con rapporto Na/Ca >4) di elevata purezza in granuli.
La membrana Dual Seal e i prodotti complementari del sistdual1ema vengono impiegati nell’impermeabilizzazione di strutture interrate e/o a contatto con terreni in presenza di acqua di falda o dispersa.
Le caratteristiche del sistema rendono l’impermeabilizzazione correttamente eseguita di durata illimitata nel tempo.

Inoltre il sistema Dual Seal è prodotto in conformità agli standard di qualità ISO 9001 e in possesso della marcatura CE ai sensi della EN 13967:2012 (DOP: H2040) e referenziato in Italia e nel mondo da oltre 40 anni avendo approvazioni  e omologazioni tecniche dai principali Enti e società pubbliche nazionali e internazionali europei, statunitensi, russi, giapponesi.



Un sistema, dunque, dalla grande affidabilità e durabilità dato che la bentonite eminentemente sodica naturale di cui è composta è in grado di attivare le proprie capacità impermeabili per un tempo praticamente illimitato, essendo una sostanza minerale non soggetta nel tempo ad alcuna alterazione e l’HDPE un supporto di durabilità illimitata nel tempo oltre ad essere un vero sistema di impermeabilizzazione continuo, di elevata elasticità, resistenza a trazione e al punzonamento statico e dinamico. dual2
Il sistema Dual Seal è inoltre di applicazione molto semplice, completamente a freddo e risulta quindi molto pratico ed economico anche dal punto di vista della logistica di cantiere.

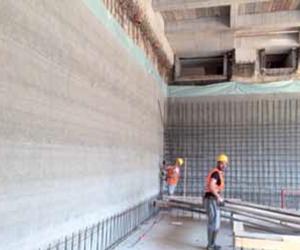

La membrana Dual Seal è stata prevista sia per l’impermeabilizzazione orizzontale sotto platea, che per l’impermeabilizzazione verticale da applicare contro i diaframmi perimetrali di sostegno del terreno per complessivi 10.000 mq. ca.
Sono poi stati studiati con particolare cura anche tutti i dettagli esecutivi in corrispondenza dei punti critici, come i passaggi impiantistici in platea già citati e le riprese di getto.
Per queste situazioni è stato previsto l’utilizzo dei giunti a base di gomma naturale idroespandibile Waterstop BZ 100 con mastici idroespandibili Idroswell e dei giunti a base di gomma butilica e bentonite sodica WaterstopBZ 200, a seconda delle necessità tecniche e al confinamento, accoppiati con  il tubicino microforato iniettabile Impergen Flex Tube Ift sistema preventivo di tenuta all’acqua in grado di compartimentare la struttura ove richiesto. Infine, si ricorda l’utilizzo della tecnologia Damp Stop W per la realizzazione, mediante iniezioni, di barriere  orizzontali all’umidità di risalita, nelle murature al piano terra dell’ex distretto militare caserma “Matter”.

Il nuovo complesso è destinato ad ospitare:

  • il Museo del Novecento;
  • uno spazio espositivo polifunzionale;
  • una mediateca del Novecento;
  • un auditorium;
  • una piazza coperta per attività commerciali.

SCHEDA TECNICA

Oggetto: impermeabilizzazione  piani interrati edificio pubblico
Località: Mestre
Committente: Polymnia Venezia
Consulenza tecnica: ing. S. Favero (F&M) – MI
Progetto architettonico: Sauerbruch Hutton international – Berlino
Direzione lavori: S.c.e.  Project – MI
Progetto strutturale: Sogen – PD
Impresa appaltatrice: Impresa Costruzioni Giuseppe  Maltauro –  VI
Prodotti impermeabilizzazione:  membrana Dual Seal
Azienda: G&P intech – Altavilla Vicentina
