Messa in sicurezza capriate: la scuola di Borgomanero ha scelto RESISTECTO®

Indice:

• Il caso di Borgomanero: capriate con monaci disallineati e assenza di controventi
• La soluzione di consolidamento capriate: il sistema RESISTECTO®
• Una soluzione che preserva le capriate

È quello che è accaduto nella scuola di Borgomanero, una piccola cittadina di provincia di Novara, dove le batterie di capriate nascondevano due importanti criticità locali che compromettevano la sicurezza dell’intero edificio.

Il caso di Borgomanero: capriate con monaci disallineati e assenza di controventi

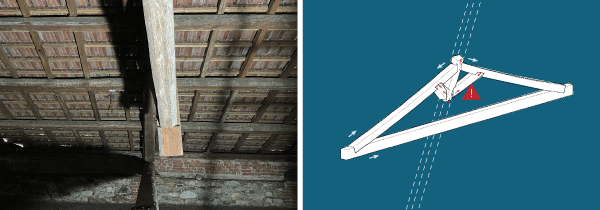

Le vulnerabilità sono state scoperte grazie all’occhio attento dei tecnici del Comune, che, saliti nel sottotetto in seguito ad una segnalazione di infiltrazione del manto di copertura, si sono accorti del disallineamento dei monaci su due capriate.Il disallineamento dei monaci è il sintomo di un disequilibrio statico della struttura principale di copertura. La rotazione del monaco genera una minore capacità di sostegno da parte delle saette sui puntoni, che diventano soggetti ad maggiore flessione.

Se non risolta, l’impossibilità di trasmettere in modo consono gli sforzi dei puntoni può portare al crollo della capriata, ed è un rischio che nessun edificio, a maggior ragione una scuola, può permettersi.

Inoltre, la situazione della Scuola Media di Borgomanero era aggravata dall’assenza di un sistema di controventatura, che metteva a rischio l’edificio in caso di azioni orizzontali, come forte vento o sisma.

Nella maggior parte delle coperture, all’insorgere di forze orizzontali ed esterne al piano della capriata si genera un disequilibrio che può provocare la rotazione della stessa nel suo piano principale ed il conseguente ribaltamento o il martellamento della base sulle murature sottostanti.Il Comune si è affidato alla professionalità dell’Ing. Carla Cerutti, ed insieme hanno considerato che una messa in sicurezza significativa di questa copertura era necessaria e urgente.

Nel complesso però la qualità lignea era ancora in ottime condizioni, per questo l’Ing. Cerutti ha cercato un sistema innovativo che non implicasse il rifacimento dell’intera struttura ma che trattasse le criticità come interventi locali; un sistema che fosse collaborante, non invasivo, reversibile, eseguibile in tempi brevi e soprattutto che potesse passare senza problemi il benestare della soprintendenza in quanto la scuola è considerata bene storico.

La soluzione di consolidamento capriate: il sistema RESISTECTO^®

La scelta dell’Ing. Cerutti è ricaduta sull’innovativo sistema di messa in sicurezza capriate RESISTECTO^®, sviluppato dalla Sicurtecto Srl.

Il primo aspetto che ha convinto la Direzione Lavori è stato il metodo di lavoro proposto, il team di RESISTECTO^®, infatti, si occupa internamente di tutto il processo di messa in sicurezza, dalla diagnostica alle certificazioni.

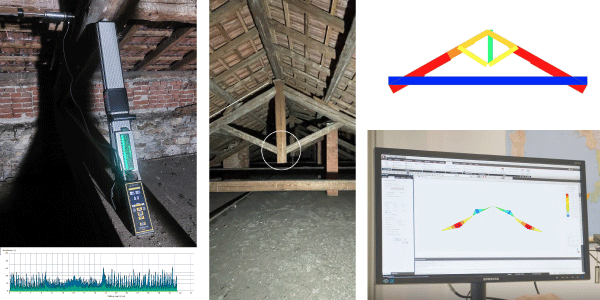

Diagnostica

Ogni intervento viene studiato su misura partendo dall’analisi della copertura, dal rilievo delle criticità di ogni singola capriata e dalla modellazione secondo le normative.

Nel caso di Borgomanero, la fase di diagnostica ha validato le criticità rilevate dall’Ing. Cerutti e ha inoltre rilevato puntoni spingenti sulle interfacce murarie e alcuni talloni nascosti, criticità che altrimenti non si sarebbero potute individuare.

La fase di modellazione ha confermato che lo stato di consistenza delle membrature dell’ossatura primaria erano buone, sostenendo la necessità di un intervento locale.

Progettazione

L’insieme delle informazioni raccolte e i rilievi eseguiti hanno permesso di definire nel dettaglio gli obiettivi dell’intervento: incrementare il livello di sicurezza locale della copertura sia nei confronti delle sollecitazioni statiche che sismiche.

Nello specifico è stato progettato l’inserimento di una catena di rinforzo per sollecitazione statica, una linea di allineamento dei monaci e un sistema di controventatura di falda.

Il sistema RESISTECTO^®

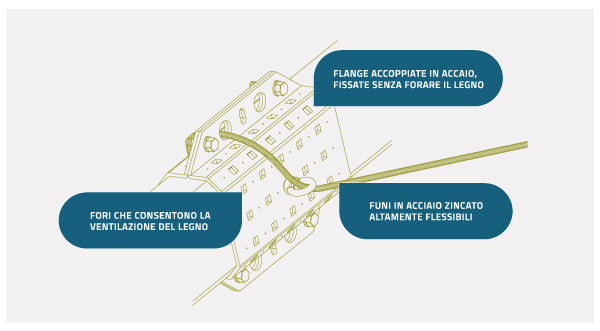

Il sistema RESISTECTO^® è un sistema brevettato che si compone di flange in acciaio sagomate installate sulle membrature e funi di collegamento in acciaio tensionate a valori specifici per garantire il contributo statico e sismico.

Le 85 flange per la scuola di Borgomenro sono state realizzate su misura per le capriate oggetto di intervento diventando così un abito su misura.

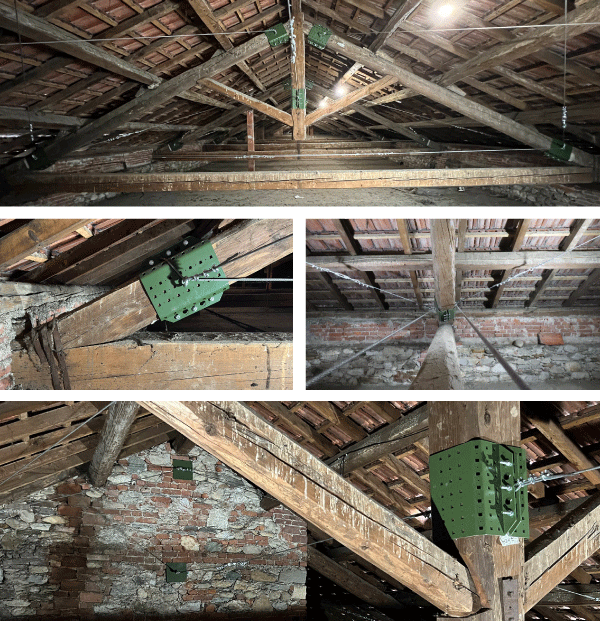

Intervento

RESISTECTO^® unisce le competenze ingegneristiche della fase di progettazione e le capacità di maestranze specializzate per la messa in opera dell’intervento, fornendo così un servizio completo.

A Borgomanero il sistema è stato installato in 5 giorni da 3 squadre di lavoro composte da 5 specialisti ed è stato tensionato secondo progetto in 2 giorni da 1 squadra di 2 specialisti.

Certificazioni

L’ingegnerizzazione di RESISTECTO^® consente di ottenere risultati misurabili, verificabili e monitorabili nel tempo.

Al termine dell’intervento di Borgomanero è stato consegnato il certificato di idoneità statica della copertura e tutta la documentazione che attesta l’efficacia della soluzione adottata. Inoltre viene redatto anche il libretto del piano manutentivo che consente il monitoraggio nel tempo.

La relazione consegnata è stata mandata direttamente alla Soprintendenza e al Genio Civile per approvazione dell’intervento.

Una soluzione che preserva le capriate

L’altro aspetto che ha convinto l’Ing. Cerutti nella scelta del sistema RESISTECTO^® è nell’innovativo metodo di messa in sicurezza. Il Sistema, infatti, composto da flange e funi, si colloca perfettamente tra le categorie previste nel Cap. 8.4 della NTC2018 come intervento locale.

Inoltre l’unicità del sistema, che gli ha anche permesso di essere brevettato, consente un intervento

• REVERSIBILE, perché non fora il legno e non si ancora alla struttura in modo invasivo;
• RICONOSCIBILE perché tutti gli elementi aggiunti sono facilmente individuabili;
• RITARABILE, perché i tensionamenti possono regolarsi al bisogno.

Questo lo rende un sistema che sia collaborante e non invasivo a sostengo dell’unicità e della genialità delle capriate lignee. Per scoprire di più sull’intervento di consolidamento capriate della Scuola di Borgomanero.

Scarica qui il PDF completo
