LIBRERIA GEOTECNICA

Campo di impiego

Software per il settore geotecnico

Descrizione del prodotto

Software per la progettazione delle opere di sostegno

La Libreria Geotecnica STS fornisce uno strumento software all’avanguardia, versatile e potente, che permette al progettista di ottenere soluzioni affidabili ed innovative.

Copertina di presentazione della Libreria Geotecnica
Logo della Libreria Geotecnica

Con molte caratteristiche e funzioni specifiche sia per la progettazione delle opere di sostegno, rigide o flessibili, sia per la valutazione della sicurezza dei pendii, la Libreria Geotecnica STS garantisce la possibilità di sviluppare analisi anche complesse utilizzando un interfaccia grafica intuitiva, identico per tutti i programmi ed un database integrato che ne consente agevolmente l’interfacciamento .

Ulteriore vantaggio è la struttura modulare. Pertanto, l’utente può tranquillamente acquistare, anche singolarmente, i vari programmi ed eventualmente completare l’acquisto in un secondo momento.

Attiva la versione Trial per 30 giorni
Scarica la brochure tecnica

CDW Win

E’ un software per il calcolo delle opere di sostegno rigide di più frequente impiego. In particolare, sono implementate le seguenti tipologie: muri in c.a. a mensola, muri in c.a. contrafforti interni o esterni, muri a gravità, muri a semi-gravità. Il CDW Win prevede adesso, anche la possibilità di verificare i muri a gabbioni. La fondazione può essere sia diretta ma anche su pali o micropali, verticali o inclinati, disposti su una o più file allineate o sfalsate. In fase di esecutivo è stata inoltre attivata la possibilità, quando la situazione lo richiede, di posizionare le armature di fondazione non uniformemente distribuite ma concentrate in fasci in corrispondenza dei pali di fondazione. Ciò allo scopo di armare meglio la porzione di zattera in cui si concentrano maggiormente gli sforzi del traliccio resistente.

Per le verifiche a taglio della zattera di fondazione su pali il programma, in base alla geometria, è in grado di effettuare una verifica con lo schema di mensola tozza, più aderente alla realtà a molto più favorevole in termini di soddisfacimento delle verifiche di resistenza.

Libreria Geotecnica - programma CDW Win
CDW Win – Input Muro a Gabbioni

Approfondisci il prodotto

  • Esecutivo micropali
    È stata altresì introdotta la verifica a sfilamento e il dettaglio esecutivo dell’attacco dei micropali con la fondazione con la presenza di connettori in acciaio.
  • Gabbioni
    Il CDW Win prevede adesso anche la possibilità di verificare i muri a gabbioni, tramite una procedura di input dedicata.
    I gabbioni sono elementi di forma parallelepipeda costituiti da una rete metallica e riempiti con materiale lapideo di idonea pezzatura. All’interno dei singoli parallelepipedi sono, a volte, inseriti dei diaframmi di rete allo scopo di rinforzare la struttura e facilitarne il riempimento con i sassi. Le strutture in gabbioni sono estremamente elastiche e flessibili, nel senso che sono in grado di sopportare deformazioni e cedimenti differenziali senza che ne venga compromessa la stabilità e la funzionalità.
    I gabbioni arrivano in cantiere opportunamente piegati, vengono aperti e attraverso operazioni di legatura con filo metallico lungo gli spigoli si provvede alla formazione degli elementi scatolari. Infine si procede con il riempimento con materiale lapideo adeguato, in genere reperito in loco. In questo modo l’opera di sostegno si realizza in modo facile ed economico e presenta ottime qualità drenanti. Al fine della loro verifica, le strutture di sostegno in gabbioni vengono assimilate a classici muri a gravità, dove alla resistenza del materiale si sostituisce una pseudo resistenza, calcolata in automatico dal programma in funzione della tipologia del materiale di riempimento e della percentuale di rete metallica.
Libreria Geotecnica - software CDW Win per il calcolo strutturale
CDW Win – Inserimento tipologia fondazione su pali

CDB Win

Il CDB Win è stato appositamente progettato per affrontare il calcolo e la verifica di paratie e diaframmi flessibili, anche multi-tirantati, in terreni coerenti e/o incoerenti. Sono previste varie tipologie di paratie: setti a sezione rettangolare e pali in c.a., berlinesi, profili metallici, Larssen, Hoesch, Union e con sezioni generiche. La paratia può essere comunque tirantata e la modellazione del terrapieno è caratterizzata da un’estrema versatilità sia in termini di schematizzazione che in termini di definizione del profilo stratigrafico.

Approfondisci il prodotto

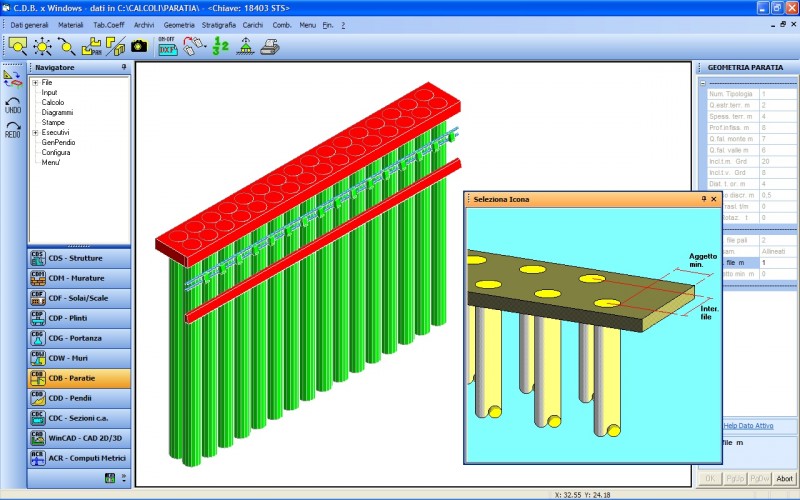

Libreria Geotecnica - Software CDB Win
CDB Win – Paratia con pali su più file

CDD Win

CDD Win è un programma specificatamente realizzato dalla STS per il calcolo di stabilità di pendii generici secondo i metodi di Bell, Bishop, Jambu, Morgesten-Price, Sarma e Spencer. Il programma esegue la verifica del pendio anche secondo più teorie contemporaneamente, consentendo così l’analisi comparativa dei risultati

Analisi dinamica semplificata
Nella versione 2015 è stata introdotta la possibilità di eseguire un calcolo dinamico del pendio. A tale scopo è stata appositamente creata in input una nuova fase per l’import di accelerogrammi naturali secondo diversi formati: SIMQ, REXEL o EXCEL con tag. L’analisi dinamica semplificata, detta anche analisi sismica mediante il metodo degli spostamenti, è prevista dall’attuale normativa italiana (D.M. 14/01/2008: “Norme tecniche per le costruzioni”, art.7.11.3.5.2) e permette di determinare gli spostamenti che un pendio può subire sotto l’azione sismica.

L’analisi dinamica semplificata permette inoltre di calcolare la time-history del pendio, considerando la massa in potenziale frana come un corpo rigido che scorre lungo una superficie circolare, sottoposta ad un accelerogramma di progetto.

Il metodo di calcolo adottato è derivato dal modello di blocco rigido di Newmark, che prevede il calcolo degli spostamenti accumulati nel tempo mediante doppia integrazione del moto relativo.

Dato un accelerogramma di progetto, e per ogni possibile superficie di rottura circolare del pendio, il programma permette il calcolo e la visualizzazione della time-history della risposta cinematica del pendio e del relativo diagramma degli spostamenti finali.

Il programma permette altresì un agevole confronto grafico tra la domanda di spostamento ed il valore di soglia corrispondente alla prestazione considerata.

Anche i pacchetti CDB Win e CDW Win, in quanto collegati con il CDD Win, usufruiscono di questa nuova funzionalità.

Approfondisci il prodotto

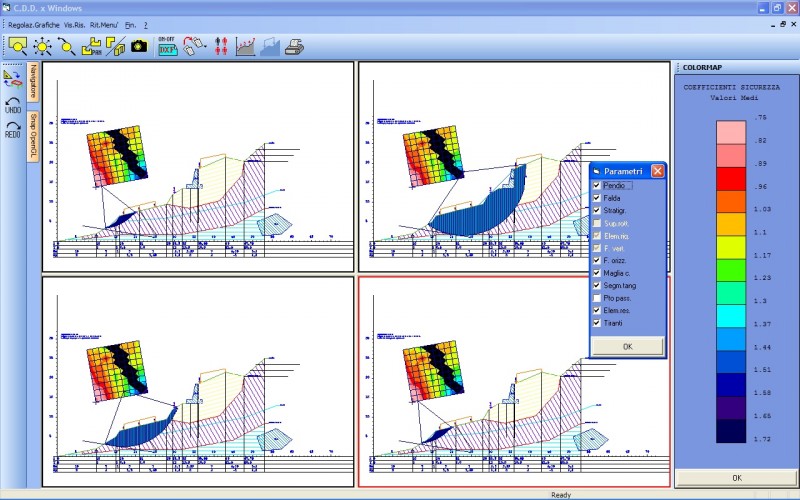

Libreria Geotecnica - programma CDD Win
CDD Win – Gestione multifinestre: comparazione dei risultati tra le varie teorie di calcolo
