01. CONIX® MONO, SISTEMA CAMINO (INOX 316 L) A PARETE SINGOLA

CAMINI WIERER S.R.L.

Via Fontanelle, 5 - 37055 Ronco all'Adige (VR)

Tel. 0456 608333 - Fax 0456 608300

www.caminiwierer.com

Produzione: Canne Fumarie, Camini, Sistemi di evacuazione fumi

Campo di impiego

Sistema camino a parete singola per l'evacuazione e smaltimento fumi per impianti civili e industriali

01. CONIX® MONO, SISTEMA CAMINO (INOX 316 L) A PARETE SINGOLA 1

01. CONIX® MONO, SISTEMA CAMINO (INOX 316 L) A PARETE SINGOLA 2

01. CONIX® MONO, SISTEMA CAMINO (INOX 316 L) A PARETE SINGOLA 3

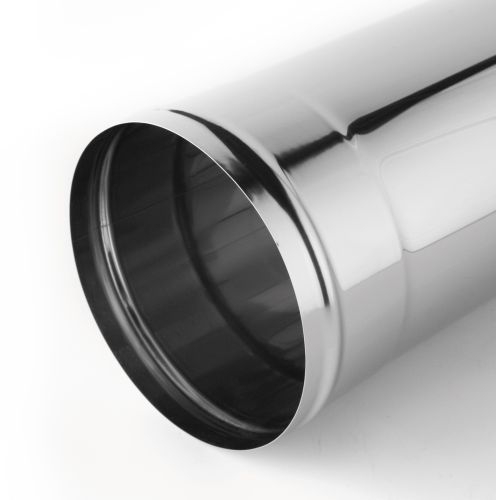

CONIX®MONO
Sistema camino a parete singola che consente di risolvere nel modo più sicuro qualsiasi problema di evacuazione e smaltimento fumi per impianti civili e industriali, dalla caldaia più piccola ad uso domestico, sino al cogeneratore per centrali di teleriscaldamento, con qualsiasi tipo di combustibile.

CONIX®MONO è realizzato in acciaio inossidabile AISI 316L – BA

I 5 vantaggi Conix®
1. Tenuta ai fumi e alle condense
2. Eliminazione di guarnizioni siliconiche e dei rischi connessi al loro facile deterioramento
3. Maggior tiraggio
4. Facilitá e velocità d’installazione
5. Universalitá

Designazione del prodotto
T600-H1-W-V2-L50040-G

Diametri disponibili (mm)
60 – 80 – 100 – 120 – 130 – 150 – 180 – 200 250 – 300 – 350 – 400 – 450 – 500 – 550 – 600 – 700 – 800 – 900

CAPITOLATO
Sistema camino a parete singola, tipologia CONIX MONO (WKI), costituito da elementi modulari di sezione circolare, realizzati in acciaio inossidabile AISI 316L con finitura esterna lucida BA e spessore pari a 4/10mm (60¸250mm), 5/10mm (300¸350mm), 6/10 (400¸550mm), 8/10mm (600mm) e 10/10mm (700¸900). La saldatura longitudinale è realizzata con processi LASER e TIG in atmosfera protetta.
Giunto di connessione brevettato di tipo maschio – femmina, a profilo conico, senza fascetta di bloccaggio elementi e senza alcuna guarnizione di tenuta siliconica.
La connessione meccanica fra gli elementi avviene mediante battitura di ogni elemento installato.
La gamma di componenti ed accessori permette di realizzare camini singoli, canne collettive per apparecchi di tipo C e canne collettive ramificate, separate o concentriche, per apparecchi di tipo B, sistemi intubati, condotti e canali da fumo.
Il prodotto CONIX Mono è marcato CE in accordo alla EN 1856-1 con le seguenti designazioni.
Fino al diametro 600mm :
- Sistema camino T200-P1-W-V2-L50040-O30
- Sistema camino T600-H1-W-V2-L50040-G75 isolato in controcanna non combustibile;
Per diametri superiori al 600mm:
- Sistema camino T200-P2-W-V2-L50100-O30
- Sistema camino T600-P2-W-V2-L50100-G75 isolato in controcanna non combustibile;
Specifiche tecniche dell’isolamento: lana di roccia con densità minima di 110 kg/mc e spessore 25 mm fino al diametro 600mm e 50mm per diametri superiori. Conducibilità termica massima 0,056 W/mK.
I processi di saldatura longitudinale della parete interna (LASER o TIG) sono certificati dall’Istituto Italiano della Saldatura.
