Chiesa di Sant’Agostino, intervento di consolidamento

Intervento di consolidamento di Bossong della Chiesa di Sant’Agostino di Asciano (Si)

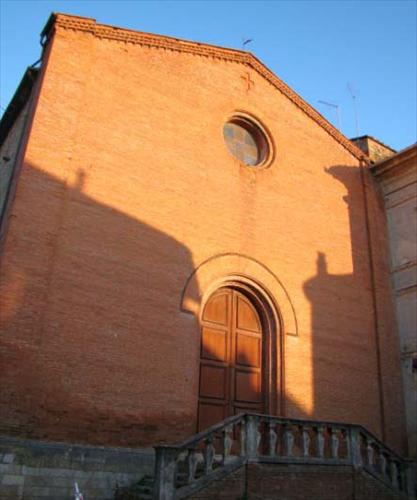

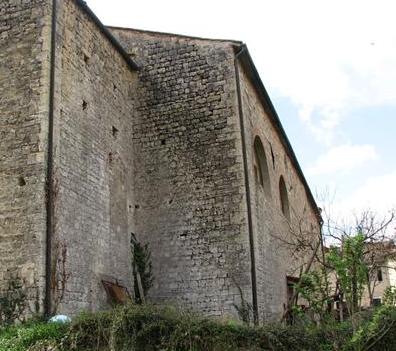

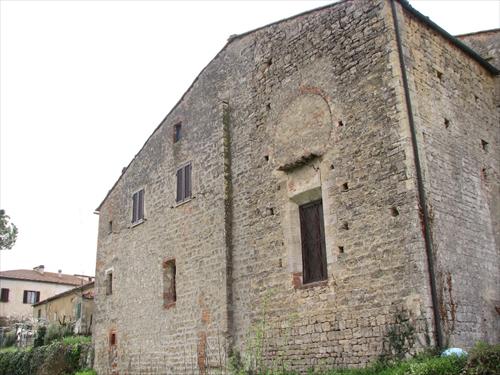

La Chiesa di S. Agostino si trova vicino la porta Senese ad Asciano in Provincia di Siena. Fu eretta nel Duecento con l’annesso convento e fu ampliata nella seconda metà del XV secolo; l’edificio è costituito da una facciata in mattoni rossoscuri, di semplice struttura romanica con abside Gotica; il corpo principale della chiesa è costituito invece da muratura in pietra di travertino; pur mantenendo l’originaria struttura ad una sola navata, oggi si presenta con l’aspetto e gli interventi eseguiti tra la fine del ‘500 e l’inizio del ‘600, secondo le prescrizioni del Concilio di Trento.

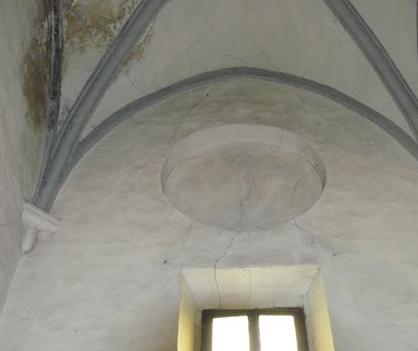

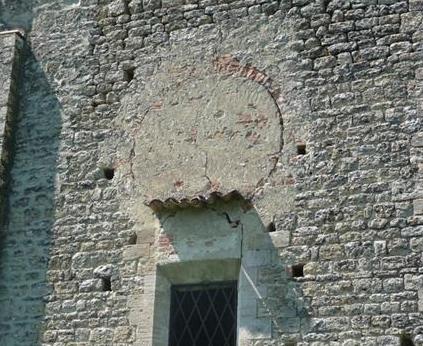

L’intervento di consolidamento realizzato da Bossong della Chiesa di Sant’Agostino ad Asciano (Va) rappresenta un esempio particolarmente significativo nell’applicazione in campo degli ancoraggi iniettati in quanto le problematiche evidenziate, hanno reso necessari interventi di consolidamento con diverse tipologie e finalità. I principali meccanismi di collasso e dissesto evidenziati possono essere riassunti in: cedimento delle fondazioni, lesioni a livello dell’arco trionfale e della parete dell’abside.

Per rispondere a questi fenomeni di degrado sono stati effettuati interventi di consolidamento mediante:
· incatenamento dell’abside;
· cucitura delle lesioni;
· inserimento di due tiranti verticali nel campanile a vela.

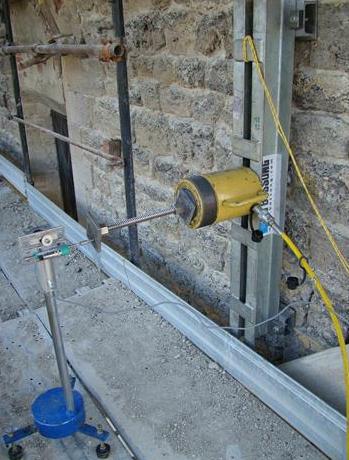

Tutti gli ancoraggi sono attivi e sono stati dotati di capo chiavi e piatti di contrasto provvisori da togliere una volta effettuata le pre-tensione dell’ancoraggio. La tipologia e la lunghezza degli ancoraggi utilizzati sono stati progettati a seguito di un predimensionamento poi verificato attraverso i risultati ottenuti da prove di estrazione in situ; la particolarità dell’intervento ha reso necessaria l’esecuzione di tre prove di estrazione di ancoraggi iniettati in corrispondenza della muratura in pietra delle pareti dell’abside.

Tali prove hanno la finalità di poter indagare e valutare la resistenza offerta dai bulbi di ancoraggio e l’effettiva resistenza del paramento in muratura in pietra. In seguito alle prove effettuate e alla valutazione dei risultati ottenuti sono stati programmati gli interventi e le diverse tipologie di ancoraggio da eseguire valutando, per ogni singolo intervento, la soluzione che meglio possa garantire un giusto compromesso tra sicurezza e conservazione.

L’intervento Bossong

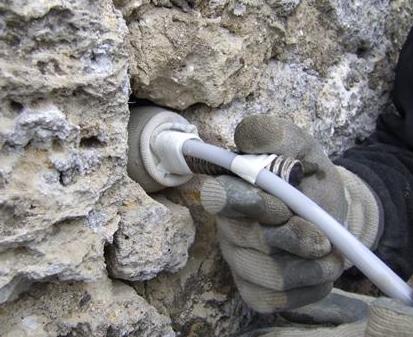

· ancoraggi verticali attivi ciechi iniettati con calza per consolidamento torre campanaria – lunghezza 6,00m – inseriti nello spessore della muratura, con iniezioni effettuate dalla sola testa dell’ancoraggio e successivo posizionamento temporaneo di piastra di ancoraggio all’estremità;
· ancoraggi orizzontali attivi ciechi iniettati con doppio bulbo di malta per cuciture lesioni pareti laterali e di fondo abside – lunghezza totale da 6,30 a 6,80m – inseriti nello spessore della muratura, con iniezioni effettuate dalla sola testa dell’ancoraggio e successivo posizionamento temporaneo di piastra di ancoraggio all’estremità;
ANCORAGGI > mod. GBOS 20-60 P costituiti da barra tipo GBOS 20/304 in acciaio inossidabile AISI 304  con filettatura continua su tutta la lunghezza, complete di calza per il controllo dell’iniezione della malta, appositi tubicini di iniezione, connessioni (manicotti di giunzione) in acciaio inossidabile AISI 316 (A4) e  malta Presstec specifica per iniezioni con calza
· ancoraggi orizzontali attivi ciechi iniettati con doppio e triplo bulbo di malta per cuciture lesioni parete arco trionfale e laterale – lunghezza totale da 7,60 a 15,50m – inseriti nello spessore della muratura, con iniezioni effettuate dalla sola testa dell’ancoraggio e successivo posizionamento temporaneo di piastra di ancoraggio all’estremità;
ANCORAGGI > mod. GBOS 24-70 P costituiti da barra tipo GBOS 24/304 in acciaio inossidabile AISI 304  con filettatura continua su tutta la lunghezza, complete di calza per il controllo dell’iniezione della malta, appositi tubicini di iniezione, connessioni (manicotti di giunzione) in acciaio inossidabile AISI 316 (A4) e malta Presstec specifica per iniezioni con calza
· perforazioni orizzontali e verticali realizzate con carotatrici con sonda diamantata con funzionamento a sola rotazione – lunghezza da 6,00 a 15,60 m.

Committente: Ven Confraternita di Misericordia
Progettazione Interventi strutturali : Ing. Giovanni Corti
Direzione dei lavori: Arch. Tarcisio Bratto
Perforazione e Posa : Tecnodiamante – Postassieve (Fi) – Installatore Certificato Bossong spa
Fornitura e consulenza tecnologia Bossong: Bossong spa – Grassobbio (Bg)
